Күн батареясына орнатылған трансформатор

Solar электр өніміне 2018 жылдан бастап сұраныс артып келеді. Дегенмен, Conso Electrical Technology and Science Co., Ltd. 2012 жылы күн батареясына орнатылған трансформаторды жастықшаға орнатылған трансформатор мен шағын қосалқы станция өндірісі ретінде әзірледі. Артықшылықтарына байланысты Conso Electrical ішкі және сыртқы нарықтан құнды серіктестік жинайды. Сол жылдары Conso Electrical Мьянмаға, Папуа-Жаңа Гвинеяға, Чад Республикасына және т.

Сұрау жіберу

Өнім Сипаттамасы

Бейне

Күн батареясына орнатылған трансформатор Кіріспе:

Күн батареясына орнатылған трансформаторға арналған өніммен таныстыру:

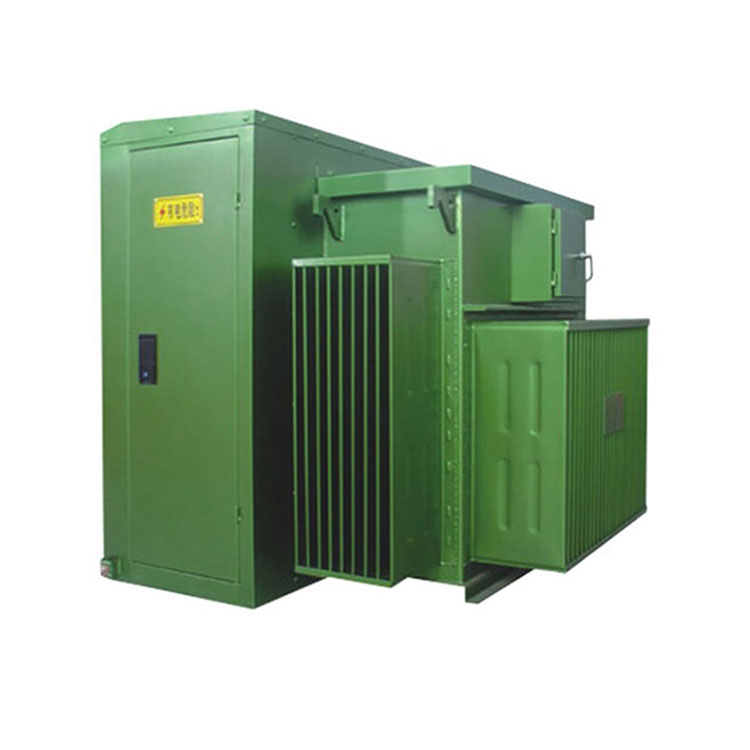

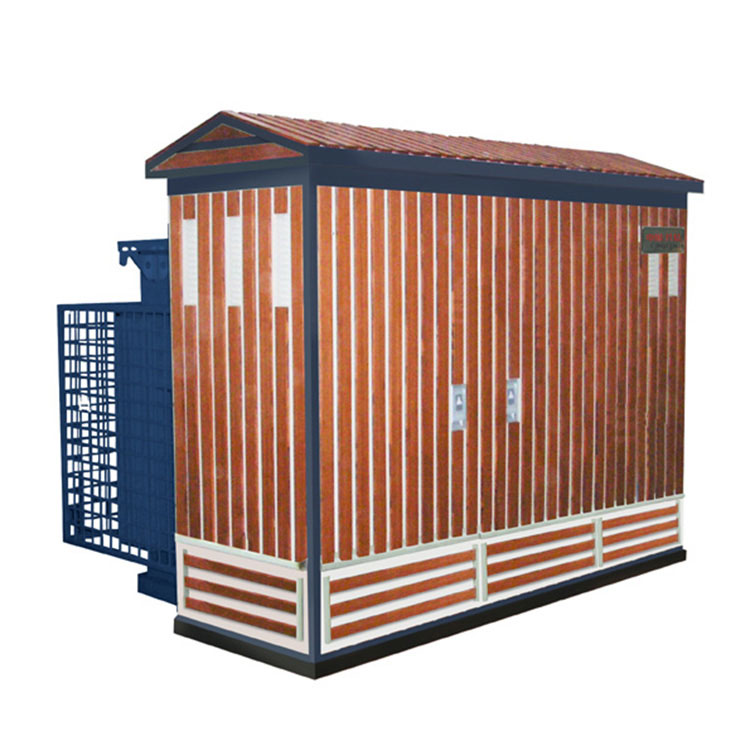

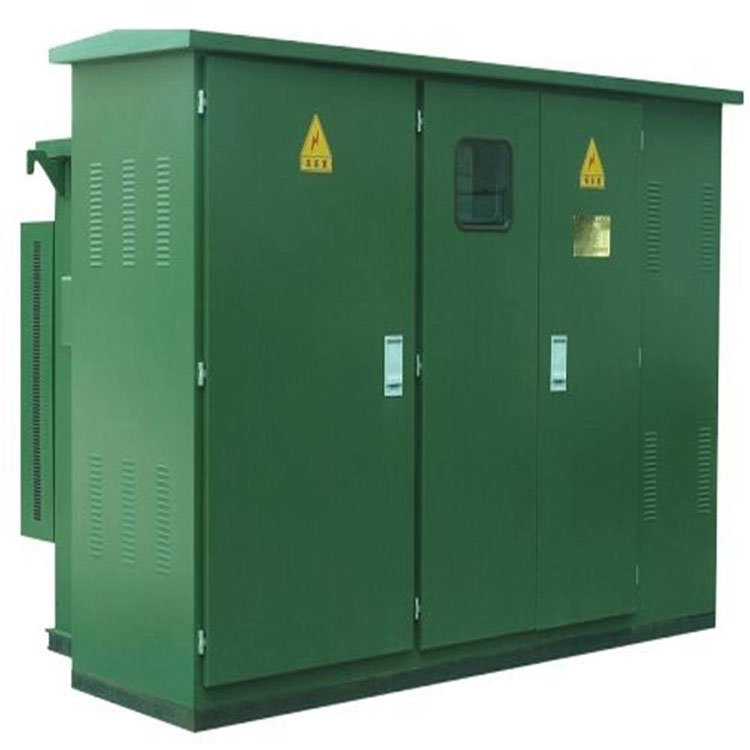

ZGS11 сериялы күн батареясына орнатылған қуат трансформаторы трансформатордың ішкі құрамдас бөліктері ретінде жоғары вольтты сақтандырғыштарды, көп позициялы жүктеме қосқыштарын және жүктемесіз шүмек ауыстырғыштарды біріктіретін аралас трансформатор болып табылады. Бұл құрамдас бөліктер трансформатордың май резервуарының ішіне орнатылады, ал төменгі вольтты толық жабдық сыртынан орнатылады. Ол фотоэлектрлік электр энергиясын өндіру жүйелерінде инвертор тудыратын төмен кернеуді (0,69кВ, 0,27кВ немесе 0,315кВ) желіге қосу үшін желілік жүйенің кернеуіне (10кВ немесе 35кВ) көтеру үшін қолданылады. Трансформатор, әдетте, қос бөлгіш немесе қос орамасы бар майға батырылған трансформатор, ал жоғары вольтты қосқыш майға батырылған қосқыш болып табылады.

Күн батареясына орнатылған трансформатордың ерекшеліктері:

Дизайн стандарттары GB/T10217-2013 және GB/T6451 талаптарына сәйкес келеді.

Барлық ток өткізгіш бөліктер қоршаудың ішінде, ашық ток өткізетін бөліктері жоқ. Ол оқшаулау қашықтығын қажет етпейтін және жеке қауіпсіздіктің сенімді қорғанысын қамтамасыз ететін толығымен тығыздалған және оқшауланған құрылымға ие. Жоғары вольтты жағындағы барлық ток өткізетін құрамдас бөліктер май резервуарының ішінде тығыздалғандықтан, ашық ток өткізетін бөліктер жоқ, бұл оны қауіпсіз етеді және кішкентай жануарлардың енуін тиімді болдырмайды.

Американдық үлгідегі қосалқы станцияны контурлық желілік қоректендіру жүйесіне біріктіруге болады, ол контурлық желілік қоректендіру жүйесін шкаф типті контурлық желілік қораптармен немесе кабельдік тармақтық қораптармен қалыптастырады. Оны терминал түрі ретінде де конфигурациялауға болады.

Оның ықшам өлшемі және шағын ізі бар. Ол жылуды таратуға арналған қанатты радиаторлармен жабдықталған және қосымша желдеткіштерді қосуға болады. Ол тыныш жұмыс істейді. Тарату жүйесінің кернеу деңгейінде және қуаттылығында біздің американдық үлгідегі қосалқы станция еуропалық үлгідегі трансформаторлардың үштен бір бөлігін ғана құрайды.

Оның ықшам және үнемді дизайны бар. Барлық компоненттер трансформатордың қоршауының ішіне немесе үстіне мықтап орналастырылады, бұл қосымша қосалқы жабдықты қажет етпейді. Жоғары вольтты жағы техникалық қызмет көрсетуді, пайдалануды және техникалық қызмет көрсетуді ыңғайлы ету үшін қорғаныс үшін қосылатын сақтандырғыштарды пайдаланады. Төмен вольтты бүйірлік ажыратқыштар қауіпсіз және сенімді қосылымдарды және берік тұрақтылықты қамтамасыз ететін бекітілген.

Майға батырылған трансформатор күшті шамадан тыс жүктемеге, аз жартылай разрядқа, жоғары оқшаулау деңгейіне, төмен шуылға және өнімнің ұзақ қызмет ету мерзіміне ие.

Тақталы трансформаторлық қосалқы станцияның құрамына инвертор түзетін кернеуді желілік қуатқа (бірфазалы 220В, үш фазалы 380В) түрлендіретін, қосалқы жабдықты және басқа жарықтандыру құрылғыларын сенімді жұмыс істеуін қамтамасыз ететін басқару (қосалқы) трансформаторлық бөлме кіреді. алаңға орнатылған қосалқы станцияның.

Төмен вольтты жағында гармоникадан, асқын кернеуден, кедергіден және түрлендіргіштен келетін басқа мәселелерден мамандандырылған қорғанысты қамтамасыз ететін фотовольтаикалық кернеуден қорғайтын құрылғылар бар.

Тақтаға орнатылған трансформаторды қашықтан бақылау және пайдалану үшін пайдаланушы қажет ететін интеллектуалды кешенді бақылау және басқару құрылғысымен (біріктірілген қорғаныс немесе релелік қорғаныс) жабдықтауға болады.

Күн батареясына орнатылған трансформатор Техникалық параметрі:

Номиналды сыйымдылығы:	200 ква екі 1600 ква;
Бастапқы кернеу:	10кВ, 11кВ, 15кВ, 30 кВ, 33 кВ немесе тәуелді;
Екінші кернеу:	400В, 800В, 1000В немесе тәуелді;
Температураның көтерілуі:	55K/65K (майдың үстіңгі/орамасының орташа мәні);
Қорғау деңгейі:	Трансформатор цистернасы үшін IP68, қоршау үшін IP54;
Тиімділігі:	талаптарға сәйкес;
Биіктігі:	теңіз деңгейінен 2000 м жоғары емес;
Оқшаулағыш материал:	25# 45# минералды май;
Номиналды үзілу тогы:	40 КА;
Сақтандырғыштың номиналды тогы:	20 А - 100 А.
