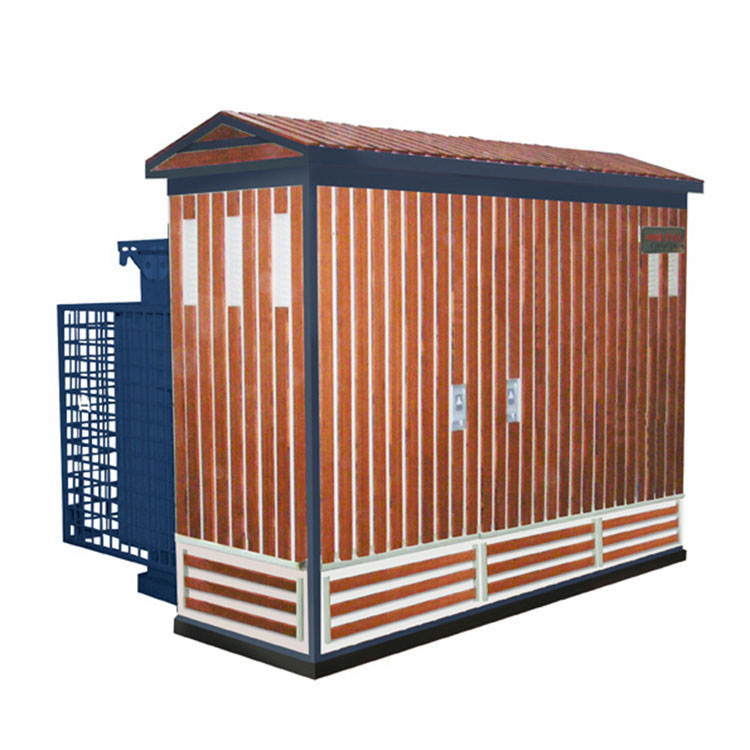

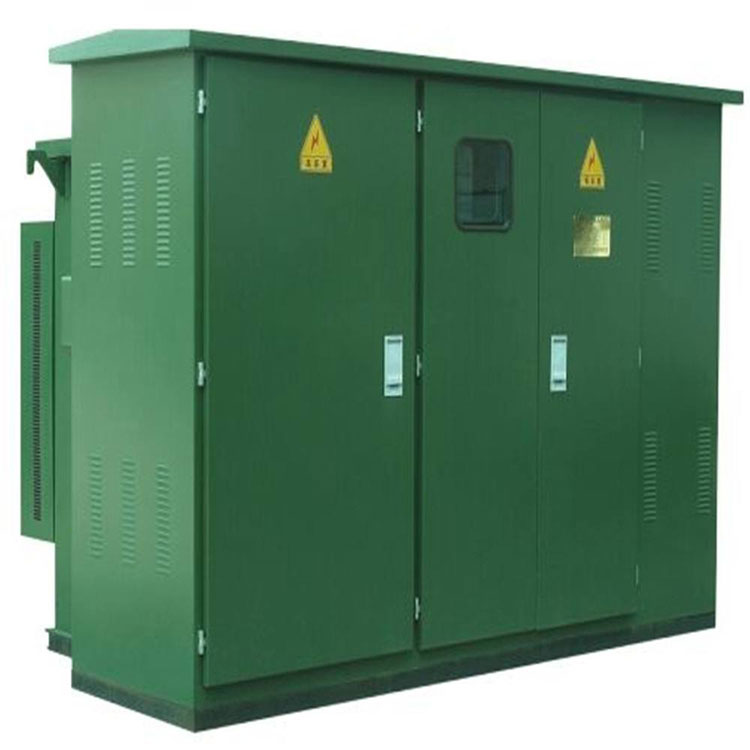

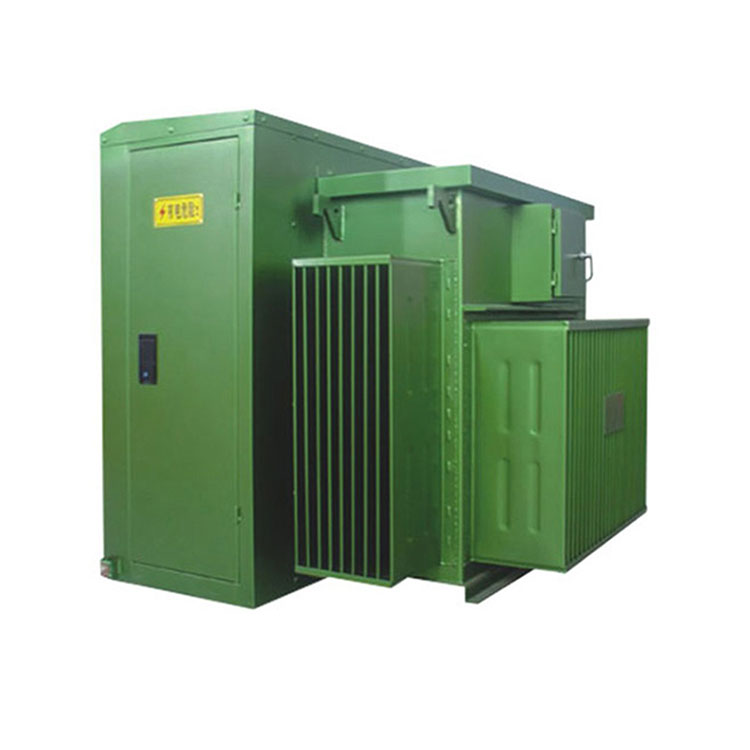

Conso Electrical Technology and Science Co., Ltd компаниясы 1000 ква алаңға орнатылған трансформаторларды құрастыру үшін орташа қуатты өндірістердің бірі болып табылады. Conso Electrical компаниясының электр жабдықтары мен материалдарын шығаратын негізгі индустриялық парктердің бірі болып табылатын Юэцин қаласының орталық индустриялық паркінде шамамен 12000 м2 өндіру зауыты бар. Әдетте, Conso Electrical зауыттар, орташа коммерциялық ғимараттар және тұрғын үйлер сияқты электр энергиясын пайдаланушыларға 1000 ква төсемді трансформаторлар шығарады. Түпнұсқа өндіріс ретінде Conso Electrical сонымен қатар Африкадағы тау-кен өндіруші компанияға және оңтүстік-шығыс Азиядағы күн электр станциясына 1000 ква тақтайша орнатылған трансформаторларды жеткізеді.
1000 ква төсемі бар трансформаторды пайдаланбас бұрын жабдықты кешенді тексеруден өту керек:
A. Жоғары вольтты ашаның сенімді қосылуын қамтамасыз етіңіз; кернеуді сөндіргіштердің және 1000 ква төсемі орнатылған трансформатордың жерге тұйықталуын тексеріңіз.
B. Жоғары вольтты жағындағы әртүрлі есептегіш көрсеткіштерінің қалыпты жұмысын тексеріңіз.
C. Қосылатын сақтандырғыштардың дұрыс орнатылғанын және шүмекті ауыстырғыштың дұрыс күйде екенін тексеріңіз.
D. Жүктеме қосқышы өшірулі күйде екеніне көз жеткізіңіз.
E. Төмен вольтты жағындағы барлық электрлік компоненттер өшірулі күйде болуы керек.
Тексеруді аяқтағаннан кейін орнату және пайдалану үшін тиісті керек-жарақтармен бірге берілген орнату және пайдалану нұсқауларын орындаңыз
Режим нөмірі: | ZGS11-1000; |
Номиналды сыйымдылығы: | 1000 ква; |
Бастапқы кернеу: | 10 кВ, 22 кВ, 35 кВ немесе тәуелді; |
Екінші кернеу: | 220В, 400В, 433В немесе тәуелді; |
Қорғау деңгейі: | Трансформатор цистернасы үшін IP68, қоршау үшін IP54; |
Түрту әдісі: | Әрқайсысы 2,5% үшін 5 қадам, желіден тыс түрту; |
Оқшаулағыш материал: | 25# 45# минералды май; |
Биіктігі: | теңіз деңгейінен 2000 М аспауы керек; |
Орам материалы: | 100% мыс; |
Номиналды үзілу тогы: | 50 КА. |
Негізгі тарату жағы
|
![]()
Трансформатор корпусы
|
![]()
Екінші тарату жағы
|
![]()
Гофрленген радиатор
|
![]()
Панель түріндегі радиатор
|
