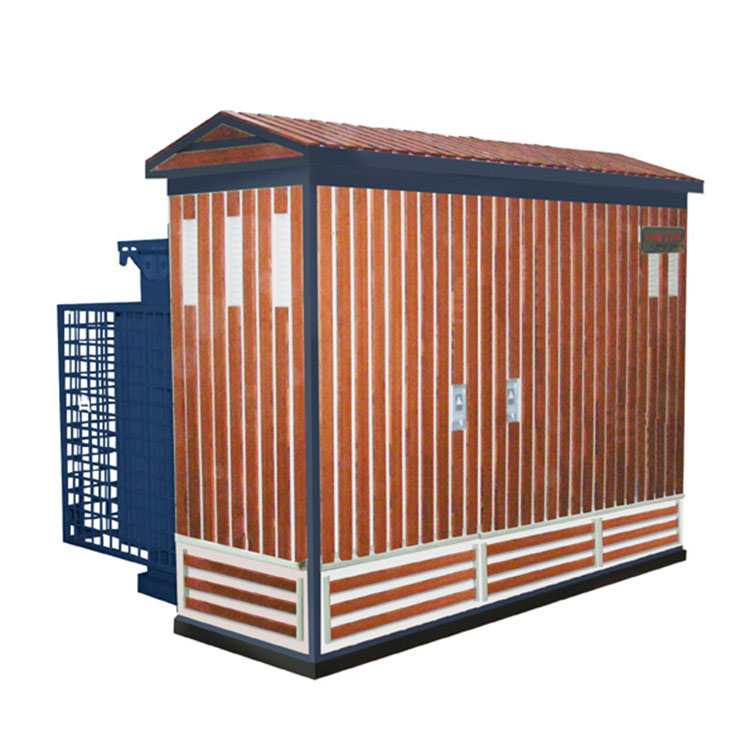

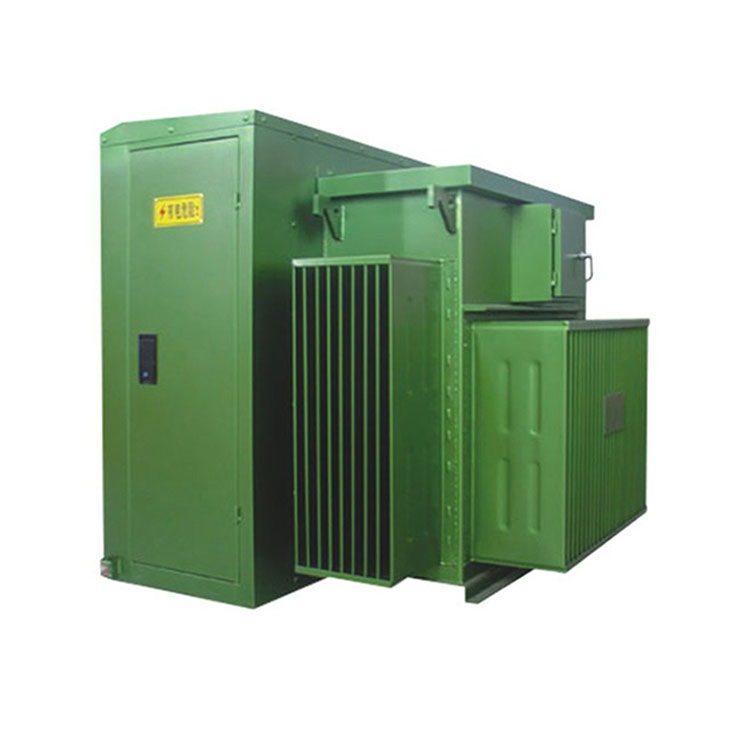

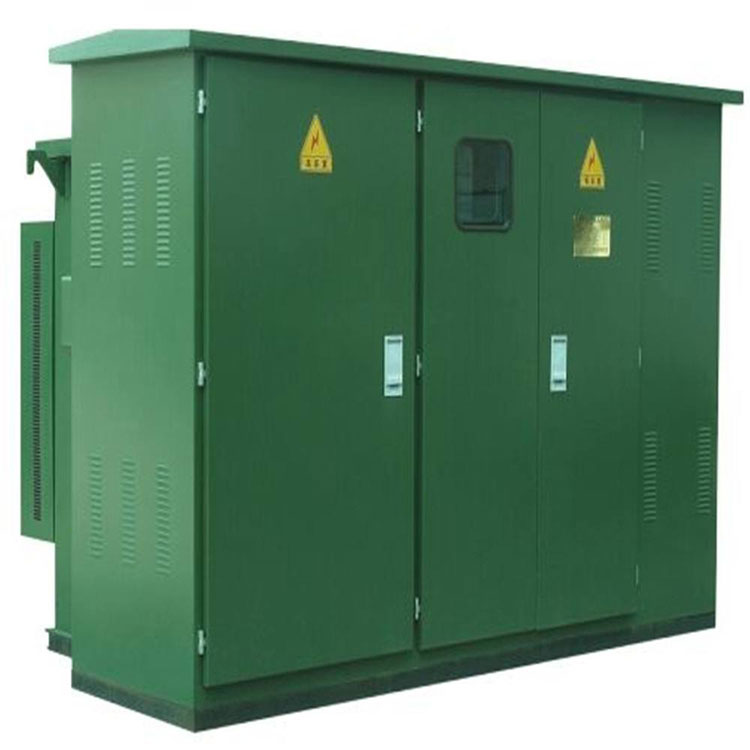

Американдық үлгідегі төсеніштерге орнатылған трансформаторлар негізінен екі бөліктен тұрады: алдыңғы бөлікте жоғары және төмен вольтты жұмыс бөлімдері бар, олар сонымен қатар жүктеме ажыратқыштарының тұтқаларын, жоғары және төмен вольтты терминалдарды, кран ауыстырғыштарын және қосылатын сақтандырғыш жұмысының тұтқаларын қамтиды, сондай-ақ қысым клапандары, майдың температурасын өлшейтін құралдар, май деңгейінің индикаторлары, май құю порттары, ағызу клапандары және т.б. Артқы бөлігінде майға батырылған қоршау, радиаторлар, трансформатор орамдары, темір өзек, жоғары вольтты жүктеме қосқышы және қорғаныс сақтандырғыштары бар, олардың барлығы май сақтайтын резервуарға орналастырылған. Қорап қораптың қақпағын нығыздау үшін жоғары берік болттарды және майға төзімді резеңке тығыздағыштарды пайдаланады. Бұл шамамен 0,5 кг/см2 манометрлік қысымға төтеп беруге қабілетті толығымен жабық құрылым. Корпустың дизайны дренажды, қауіпсіздікті және пайдаланудың қарапайымдылығын ескереді және жоғары вольтты бөлік ашылмай тұрып, тек төмен вольтты бөлікке қол жеткізуге болады.
Американдық үлгідегі төсеніштерге орнатылған трансформаторлар Δ/Y○ қосылу схемасын пайдаланады. Нөлдік тізбекті және үшінші гармоникалық токтар жоғары вольтты орамның тұйық контурында айналатындықтан, әрбір темір өзек бағанындағы жалпы нөлдік тізбекті және үшінші гармоникалық магниттік потенциал нөлге жуық. Сондықтан төмен вольтты жақтың бейтарап нүктелік потенциалы жоғары сапалы фазалық кернеулерді қамтамасыз ете отырып, жылжымайды. Сол сияқты, найзағай ағындары жоғары вольтты орамның тұйық контурында да ағуы мүмкін болғандықтан, әрбір темір өзек бағанындағы найзағай токтарының жалпы магниттік потенциалы нөлге жуықтайды, бұл алға және кері түрлендірулердегі артық кернеулерді жояды және найзағайдан қорғаудың жақсы өнімділігін қамтамасыз етеді.
Режим нөмірі: | ZGS11-2500, ZGS11-2000; |
Номиналды сыйымдылығы: | 2000 2500 ква; |
Бастапқы кернеу: | 11 13,8 15 кВ немесе тәуелді; |
Екінші кернеу: | 0,22кВ, 0,415 кВ немесе тәуелді; |
Қорғау деңгейі: | Трансформатор цистернасы үшін IP68, қоршау үшін IP54; |
Кедергі: | 5%±10%; |
Оқшаулау түрі: | майға батырылған; |
Қуат жиілігінің кернеуі: | 35кВ; |
Жарықтандыру импульсіне төзімді кернеу: | 75кВ; |
Номиналды үзілу тогы: | 50 КА. |
Негізгі тарату жағы
|
![]()
Трансформатор корпусы
|
![]()
Екінші тарату жағы
|
![]()
Гофрленген радиатор
|
![]()
Панель түріндегі радиатор
|
