Неліктен GCS төмен вольтты тарату құрылғылары қазіргі заманғы электр тарату жүйелері үшін ақылды таңдау болып табылады?

Аннотация:Төмен вольтты электр қуатын сенімді тарату үшін жай электр жабдықтарын қосу ғана емес. Ол тізбектерді ұйымдастыра алатын, пайдалану қауіпсіздігін жақсартатын, техникалық қызмет көрсетуді жеңілдететін және автоматтандырудың барған сайын күрделі талаптарын қолдайтын тарату құрылғыларын қажет етеді.CONSO·CN GCS төмен вольтты тарату құрылғысымодульдік функционалдық блоктар, практикалық тартпа механизмдері, бөліктерге бөлінген құрылыс және икемді кабель қосылымдары айналасында жасалған. Бұл мақала инженерлер, мердігерлер, дистрибьюторлар және өнеркәсіптік қуат жүйесін сатып алушылар үшін оның құрылымын, негізгі техникалық ерекшеліктерін, қолданбаларын, артықшылықтарын және маңызды таңдау мәселелерін түсіндіреді.

Мазмұны

• GCS төмен вольтты тарату құрылғысы дегеніміз не?
• GCS коммутациялық құрылғыларының негізгі құрылымдық ерекшеліктері қандай?
• Неліктен қуатты тарату үшін GCS төмен вольтты тарату құрылғысын таңдау керек?
• GCS GCK төмен вольтты тарату құрылғысымен қалай салыстырады?
• GCS төмен вольтты тарату құрылғылары қайда қолданылады?
• Сатып алушылар GCS төмен вольтты тарату құрылғысын қалай таңдауы керек?
• Неліктен өндірушінің мүмкіндігі маңызды?
• GCS төмен вольтты тарату құрылғылары туралы жиі қойылатын сұрақтар

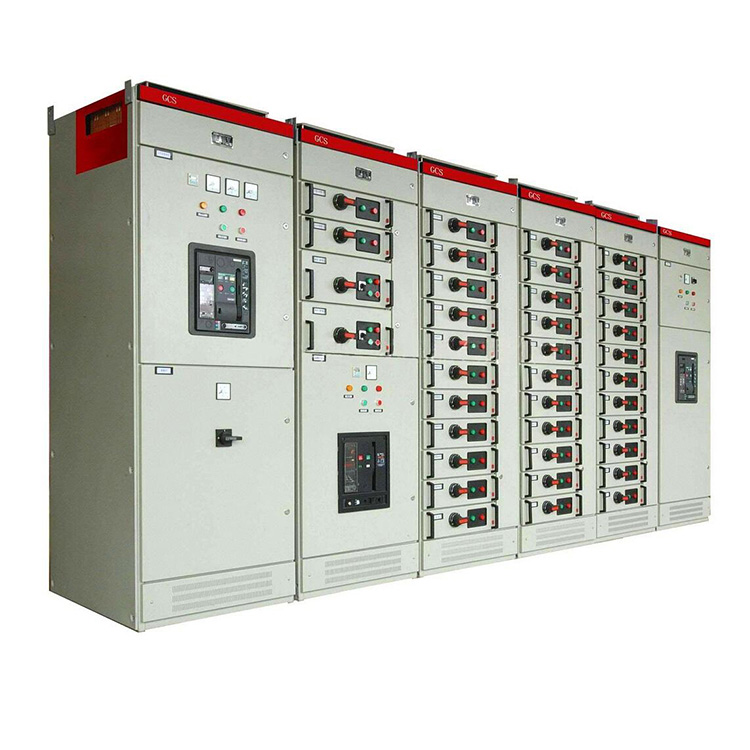

GCS төмен вольтты тарату құрылғысы дегеніміз не?

GCS төмен вольтты коммутациялық құрылғы - ықшам электрлік жинақта бірнеше тізбектер, қозғалтқышты басқару функциялары, автоматтандыру интерфейстері және техникалық қызмет көрсету қолжетімділігі ұйымдастырылуы керек қолданбаларға арналған модульдік төмен вольтты қуатты тарату және басқару шешімі.

Кәдімгі төмен вольтты тарату құрылғыларының конфигурацияларымен салыстырғанда, GCS жабдығы модульдік функционалдық қондырғыларға және практикалық экстракция мен қозғаушы механизмдерге көбірек көңіл бөледі. CONSO·CN өнімі туралы ақпаратқа сәйкес, оның GCS шешімін тұтынушының бір жолды диаграммасына, орналасу жоспарына және сатып алу тізіміне сәйкес жасауға болады, бұл соңғы конфигурацияның нақты тарату жүйесіне жақсырақ сәйкес келуіне мүмкіндік береді.

Жоба бірнеше шығыс фидерлерді және тәуелсіз функционалды блоктарды қажет еткенде дизайн әсіресе пайдалы. Бүкіл шкафты бір электрлік кеңістік ретінде қарастырудың орнына, GCS конструкциясы жабдықты функционалдық бөліктерге бөледі, бұл операторларға жеке тізбектерді оқшаулауға және локализацияланған ақаулықтың ықтимал әсерін шектеуге көмектеседі.

GCS коммутациялық құрылғыларының негізгі құрылымдық ерекшеліктері қандай?

GCS жүйесінің тиімділігі оның электрлік құрамдас бөліктері, шиналар орналасуы, функционалдық бөлімдер, кабельдік бөліктер және тартылатын қондырғылар арасындағы қатынастан туындайды. GCS шешімін бағалау кезінде бірнеше құрылымдық сипаттамалар әсіресе маңызды.

Модульдік функционалдық бірліктер

Модульдік құрылыс нақты тарату талаптарына сәйкес әртүрлі схемаларды конфигурациялауға мүмкіндік береді. Бұл фидерлерге, қозғалтқышты басқару схемаларына, автоматика жабдықтарына және қосалқы жүктемелерге әртүрлі электр конфигурацияларын қажет ететін өнеркәсіптік нысандар үшін құнды.

Бөлінген функционалдық бөлімдер

Функционалдық блоктар мен бөлімдер нақты ажыратумен жасалған. Бұл реттеу ақаулықтың әсерін кішірек аймаққа шектеуге көмектесе алады және техникалық қызмет көрсету персоналына басқа тізбектерді қажетсіз бұзбай жеке учаскелерде жұмыс істеуге мүмкіндік береді.

Үш шиналық көлденең орналасу

CONSO·CN өнімі туралы ақпарат динамикалық және термиялық тұрақтылықты қамтамасыз етуге арналған үш шиналық көлденең орналасуды анықтайды. Көрсетілген конструкция қолданылатын конфигурация мен шарттарға байланысты 80/176 кА дейінгі қысқа тұйықталу тоғының әсеріне төтеп бере алады.

Жоғары тізбек тығыздығы

Бір MCC шкафы өндірушінің жарияланған өнім ақпаратына сәйкес 22 тізбекке дейін сыйдыра алады. Бұл конфигурация электр қуатын өндіру, мұнай-химия, өнеркәсіптік автоматтандыру және электр жүктемелері көп басқа нысандар үшін пайдалы болуы мүмкін.

Практикалық кабель бөлімі

Сыртқы кабель қосылымдары конфигурацияға байланысты әртүрлі бағыттардан кабельдің кіруі мен шығуы мүмкін арнайы кабель бөлімінде орналастырылған. Нөлдік тізбекті ток трансформаторын орнатуды және техникалық қызмет көрсетуді жеңілдететін кабель бөлігінде орналастыруға болады.

Қосымша қосылыстар

GCS тартпа бөліктері бірнеше қосымша қосылатын контактілерді қамтамасыз ете алады. CONSO·CN 1 бірлік және одан жоғары бірліктерде 32 жұп, ал жарты бірлік конфигурацияларында 20 жұп болуы мүмкін екенін айтады. Бұл сыйымдылық компьютер интерфейстерін, автоматты басқару схемаларын және басқа қосымша басқару талаптарын қолдайды.

Неліктен қуатты тарату үшін GCS төмен вольтты тарату құрылғысын таңдау керек?

Өнеркәсіптік электр жүйелері үшін тарату құрылғыларын таңдау тек бастапқы орнатуға ғана емес, сонымен қатар жұмысқа, ақауларды жоюға, кеңейтуге және техникалық қызмет көрсетуге де әсер етеді. GCS технологиясы бірнеше практикалық артықшылықтарды ұсынады.

Тағы бір маңызды артықшылығы - дизайн икемділігі. GCS коммутациялық құрылғысы жалпы дайын шкаф ретінде міндетті түрде таңдалмайды. Кәсіби өндіруші жабдықты электр сызбаларына, жабдықтың орналасуына және сатып алу талаптарына сәйкес конфигурациялай алады. Бұл тәсіл әсіресе жүктемені бөлу және шкаф конфигурациясы стандартты реттеулерден ерекшеленетін жобалар үшін өте маңызды.

GCS GCK төмен вольтты тарату құрылғысымен қалай салыстырады?

GCS және GCK екеуі де төмен вольтты тарату жүйелерінде қолданылады, бірақ олардың құрылымдық тәсілдері бірдей емес. CONSO·CN GCS-ті GCK төмен вольтты тарату құрылғыларымен салыстырғанда жетілдірілген түрі ретінде сипаттайды, бұл оның үлкен модульдік және практикалық экстракция және қозғаушы құрылымын көрсетеді.

Дұрыс таңдау, сайып келгенде, бір үлгіні таңдауға емес, жүйе кернеуіне, токқа, қысқа тұйықталуға қойылатын талаптарға, тізбек санына, шкаф өлшемдеріне, басқару архитектурасына, техникалық қызмет көрсету стратегиясына және қолданылатын стандарттарға негізделуі керек, себебі ол жетілдірілген болып көрінеді.

GCS төмен вольтты тарату құрылғылары қайда қолданылады?

GCS жүйелері өнеркәсіптік және инфрақұрылымдық қуатты тарату орталарының кең ауқымы үшін жарамды. Олардың модульдік архитектурасы жобада көптеген шығыс тізбектер болғанда немесе автоматтандыру жүйелерімен біріктіруді қажет еткенде ерекше құнды.

• Қуат өндіру:Үлкен генераторлық қондырғылармен байланысты тарату және қозғалтқышты басқару талаптарын қолдайды.
• Мұнай-химия объектілері:Көптеген қозғалтқыштар, сорғылар, басқару жүйелері және қосалқы жүктемелер ұйымдастырылған бөлуді қажет ететін жерлерде пайдалы.
• Өнеркәсіптік өндіріс:Бірнеше өндірістік желілерді және электрмен жұмыс істейтін машиналарды басқаруға көмектеседі.
• Коммерциялық және инфрақұрылымдық объектілер:Орталықтандырылған төмен вольтты тарату жүйелері үшін конфигурациялануы мүмкін.
• Автоматтандыру жүйелері:Бірнеше қосымша контактілер компьютер интерфейстерін және автоматты басқару схемаларын қолдай алады.
• Ірі электр тарату жобалары:Модульдік шкафтарды жобаның бір сызықты схемасына және жабдықтың орналасуына сәйкес конфигурациялауға болады.

Үлкен нысандар үшін үйлестірілген тарату құрылғыларының желісінде бірнеше фидерлерді ұйымдастыру мүмкіндігі тарату архитектурасының жалпы техникалық қызмет көрсету мүмкіндігін жақсарта алады.

Сатып алушылар GCS төмен вольтты тарату құрылғысын қалай таңдауы керек?

GCS шкафын сатып алу шкафтың өзінен емес, электр жүйесінен басталуы керек. Білікті жеткізуші сәйкес конфигурацияны анықтау үшін жеткілікті техникалық ақпаратты алуы керек.

1. Электрлік параметрлерді растаңыз.Номиналды кернеуді, номиналды токты, жиілікті, қысқа тұйықталу талаптарын және жобаға тән басқа параметрлерді анықтаңыз.
2. Бір сызықты диаграмманы дайындаңыз.Бұл жеткізушіге кіріс және шығыс тізбектер туралы нақты түсінік береді.
3. Тізбек санын анықтау.Фидерлерді, қозғалтқышты басқару схемаларын, қосалқы тізбектерді және болашақ кеңейту талаптарын қарастырыңыз.
4. Физикалық орналасуды бағалаңыз.Шкафтың өлшемдерін, кабель бағытын, орнату кеңістігін және техникалық қызмет көрсетуге арналған бос орынды ескеру керек.
5. Бақылау талаптарын көрсетіңіз.Автоматтандыру, бақылау, компьютерлік интерфейстер және екінші реттік схемалар өндіріс алдында анықталуы керек.
6. Қорғауды үйлестіруді тексеру.Ажыратқыштар мен токты шектейтін компоненттер нақты тарату жүйесіне сәйкес таңдалуы керек.
7. Тестілеу мен құжаттаманы қарап шығыңыз.Сатып алушылар тиісті техникалық сызбаларды, сынақ құжаттамасын, компоненттер тізімдерін және пайдалану ақпаратын сұрауы керек.

Теңшелетін жобалар үшін жеткізушіге толық бір сызықты сызбаны, орналасу жоспарын және сатып алу тізімін беру байланысты жақсартуға және конфигурация қателерін азайтуға мүмкіндік береді. CONSO·CN бұл құжаттарды GCS өндіру процесінің бөлігі ретінде арнайы анықтайды.

Неліктен өндірушінің мүмкіндігі маңызды?

Төмен вольтты тарату құрылғыларының шкафы қарапайым металл қоршау емес, үйлестірілген электр қондырғысы болып табылады. Шина құрылысының сапасы, сымдар, функционалды блок құрастыру, құрамдас бөліктерді таңдау, механикалық теңестіру және сынау соңғы жүйенің сенімділігіне әсер етуі мүмкін.

Қытайлық GCS төмен вольтты таратушы құрылғы өндірушісін немесе жеткізушісін таңдағанда, сатып алушылар бағадан жоғары бағалауы керек. Негізгі факторларға мыналар жатады:

• Төмен вольтты тарату құрылғыларын жасау тәжірибесі
• Бір сызықты диаграммаларды және жобалық сызбаларды түсіндіре білу
• Баптау және инженерлік мүмкіндіктер
• Құрастыру кезінде сапаны бақылау процедуралары
• Зауыттық сынау және тексеру мүмкіндігі
• Техникалық құжаттаманың болуы
• Сатудан кейінгі техникалық қолдау
• Тарату құрылғыларын кеңірек тарату жүйесімен үйлестіру мүмкіндігі

CONSO·CN GCK, MNS және GGD шешімдерімен қатар төмен вольтты тарату құрылғыларының кең портфолиосының бөлігі ретінде GCS ұсынады. Оның өнім туралы ақпараты сонымен қатар тұтынушы сызбалары мен тарату талаптары негізінде теңшелген өндіріске баса назар аударады.

Жеткізушілерді салыстыратын сатып алушылар үшін төмен вольтты тарату құрылғыларының өнім ассортименті нақты жобаға қандай шкаф архитектурасы сәйкес келетінін анықтау кезінде пайдалы контекстті қамтамасыз ете алады.

GCS төмен вольтты тарату құрылғылары туралы жиі қойылатын сұрақтар

GCS төмен вольтты тарату құрылғыларының негізгі мақсаты қандай?

Оның негізгі мақсаты төмен вольтты электр тізбектерін тарату, басқару, қорғау және басқару болып табылады. Оның модульдік архитектурасы әсіресе бірнеше фидерлерді, функционалды блоктарды және автоматтандыру интерфейстерін қажет ететін жүйелер үшін қолайлы.

GCS-тің әдеттегі төмен вольтты тарату құрылғыларынан айырмашылығы неде?

GCS модульдік функционалдық блоктарды, тартылатын тартпа механизмдерін, бөліктерге бөлінген құрылысты, икемді кабель қондырғыларын және кең қосымша қосылатын қосылымдарды атап көрсетеді. Бұл мүмкіндіктер күрделі тарату жүйелерін конфигурациялауды және қызмет көрсетуді жеңілдетеді.

GCS коммутаторын теңшеуге бола ма?

Иә. CONSO·CN сәйкес, GCS тарату құрылғылары тапсырыс берушінің бір сызықты сызбасына, орналасу жоспарына және сатып алу тізіміне сәйкес шығарылуы мүмкін.

MCC шкафы қанша контурды сыйдыра алады?

Өндірушінің жарияланған ақпаратында бір MCC шкафы 22 тізбекке дейін орналаса алатынын айтады. Нақты қуат нақты электр конфигурациясына және шкафтың орналасуына сәйкес расталуы керек.

GCS автоматтандырылған өнеркәсіптік жүйелерге жарамды ма?

Иә. Қол жетімді қосымша қосылатын контактілер компьютер интерфейстері мен автоматты басқару схемаларын қолдауға арналған, бұл конфигурацияны кең басқару сымдарын қажет ететін өнеркәсіптік автоматтандыру қолданбалары үшін қолайлы етеді.

Қорытынды: GCS төмен вольтты тарату құрылғысы сіздің жобаңыз үшін дұрыс таңдау ма?

GCS төмен вольтты тарату құрылғысы заманауи өнеркәсіптік қуат жүйелерінің талаптарын қанағаттандыру үшін модульдік тарату архитектурасын, бөлінген функционалды бөлімдерді, практикалық тартылатын қондырғыларды, ұйымдастырылған кабель қосылымдарын және кең қосымша интерфейстерді біріктіреді. Бірнеше тізбектерді, автоматтандыруды, қозғалтқышты басқаруды және теңшелген тарату схемаларын қамтитын жобалар үшін дұрыс өндірушіні таңдау коммутациялық құрылғы түрін таңдау сияқты маңызды. Өнеркәсіптік, коммерциялық немесе инфрақұрылымдық жоба үшін GCS шешімін бағалап жатсаңыз,бізбен хабарласыңыCONSO·CN көмегімен қолайлы конфигурацияны талқылау үшін бір жолды диаграммамен, орналасу жоспарымен және техникалық талаптармен.
