Неліктен 11кВ сыртқы LV және Mv Vcb панельдері қуатты сенімді тарату үшін ең жақсы таңдау болып табылады

Кәсіби қуат тарату жабдықтарын өндіруші ретінде,Consoжоғары өнімділікті қамтамасыз етеді11 кв сыртқы LV және Mv Vcb панельдеріөнеркәсіптік, коммуналдық, коммерциялық және инфрақұрылымдық жобаларға арналған. Вакуумдық ажыратқыш технологиясымен жасалған бұл сыртқы коммутациялық панельдер тамаша оқшаулауды қамтамасыз етеді, қауіпсіз коммутация, ұзақ қызмет ету мерзімі және қатал қоршаған орта жағдайында да сенімді жұмыс.

Сыртқы тарату құрылғыларын дұрыс таңдау заманауи электр жүйелерінің қауіпсіздігін, тиімділігін және тұрақтылығын қамтамасыз ету үшін өте маңызды. Бұл мақалада 11 кв сыртқы LV және Mv Vcb панельдері қалай жұмыс істейтіні, олардың негізгі артықшылықтары, техникалық сипаттамалары, қолданбалар, таңдау бойынша кеңестер, техникалық қызмет көрсету бойынша ұсыныстар және неге олар таңдаулы орташа кернеулердің біріне айналды бүкіл әлем бойынша шешімдер. Сіз жаңа электр желісін жобалайсыз ба немесе бар жүйені жаңартасыз ба, бұл нұсқаулық инженерлерге, мердігерлерге және сатып алу мамандарына практикалық түсінік береді.

Мазмұны

• 11 кв сыртқы LV және Mv Vcb панельдері дегеніміз не?
• Неліктен вакуумдық сөндіргіш панельдер соншалықты танымал?
• Сыртқы VCB панельдерінің негізгі компоненттері
• Техникалық сипаттамаларды салыстыру
• Типтік қолданбалар
• Оң жақ панельді қалай таңдауға болады
• Техникалық қызмет көрсетудің үздік тәжірибелері
• Жиі қойылатын сұрақтар
• Қорытынды

11 кв сыртқы LV және Mv Vcb панельдері дегеніміз не?

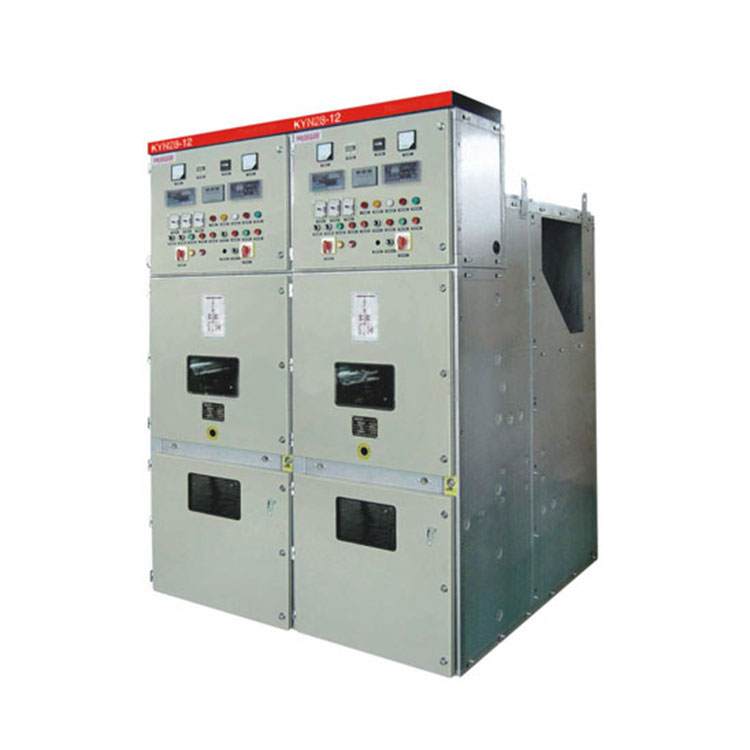

11 кВ сыртқы LV және Mv Vcb панелі - толық орта вольтты қуатты тарату шешімі. сыртқы орнатуға арналған вакуумдық ажыратқыш (VCB). Бұл панельдер қауіпсіз басқарады, оқшаулайды және қорғайды бақылау үшін төмен вольтты басқару тізбектерін біріктіру кезінде шамамен 11 кВ жұмыс істейтін электр фидерлері, қорғау, байланыс және автоматтандыру.

Дәстүрлі май немесе ауа сөндіргіштерінен айырмашылығы, вакуумдық ажыратқыштар герметикалық ішіндегі электр доғаларын сөндіреді. вакуумдық сөндіргіштер. Үздіргіштің ішінде іс жүзінде газ болмағандықтан, электр доғасы тез жоғалады, тамаша коммутация өнімділігі, ең аз техникалық қызмет көрсету талаптары және айтарлықтай ұзағырақ қызмет ету мерзімі.

Қазіргі заманғы сыртқы VCB панельдері мырышталған болаттан немесе ауа райына төзімді тот баспайтын болаттан жасалған қоршаулар арқылы жасалады. ішкі электр компоненттерін жаңбырдан, ылғалдылықтан, шаңнан, ультракүлгін сәулелерден, жәндіктерден қорғайтын құрылыс, және ауыр экологиялық жағдайлар. Көптеген конструкциялар IEC стандарттарына сәйкес келеді және олар бойынша сенімді жұмыс істей алады кең температура диапазоны.

Неліктен вакуумдық сөндіргіш панельдер соншалықты танымал?

Электр желілері мен өнеркәсіптік нысандар вакуумдық ажыратқыштар технологиясын көбірек таңдайды, өйткені ол біріктіреді ұзақ мерзімді сенімділігі жоғары пайдалану қауіпсіздігі. Электр инфрақұрылымы интеллектуалды болған сайын, жабдық техникалық қызмет көрсету шығындарын азайта отырып және тоқтау уақытын барынша азайта отырып, дәйекті қорғанысты қамтамасыз етуі керек.

Жоғары қауіпсіздік өнімділігі

Вакуумдық сөндіргіштер көптеген ескі үзіліс технологияларымен салыстырғанда доғаның жарқыл қаупін тиімді жояды. Жабық вакуумдық камера жануды болдырмайды және өрт қаупін айтарлықтай төмендетеді, бұл панельдерді пайдалану үшін қолайлы етеді. жоғары пайдалану қауіпсіздігін талап ететін маңызды объектілер.

Ұзақ механикалық қызмет ету

Жоғары сапалы VCB аз тозумен ондаған мың коммутациялық операцияларды орындай алады. Бұл төзімділік төмендейді техникалық қызмет көрсету жиілігі және электр қондырғыларының қызмет ету циклінің жалпы құнын төмендетеді.

Қоршаған ортаны тамаша қорғау

Майлы ажыратқыштардан айырмашылығы, вакуумдық технология қоршаған ортаға ағып кетуі мүмкін оқшаулағыш майды қажет етпейді. Ол сондай-ақ май толтырылған жабдықпен, тазартқышпен және т.б. байланысты жүйелі өңдеу мен ауыстыруды болдырмайды тұрақты қуатты бөлу.

Сенімді ақаулық оқшаулау

Шамадан тыс жүктеме немесе қысқа тұйықталу сияқты ақаулар орын алса, сөндіргіш зардап шеккен фидерді жылдам ажыратады, қызмет көрсету кезінде трансформаторлардың, қозғалтқыштардың, кабельдердің және басқа да қымбат электр активтерінің зақымдалуын болдырмау жүйе тұрақтылығы.

Smart Grid интеграциясы үшін қолайлы

Қазіргі сыртқы VCB панельдері интеллектуалды қорғаныс релелерін, SCADA байланыс модульдерін, қашықтан бақылау жүйелері, ақаулық көрсеткіштері және сандық өлшеу құрылғылары болжалды техникалық қызмет көрсетуге мүмкіндік береді және нақты уақыттағы желіні басқару.

Сыртқы VCB панельдерінің негізгі компоненттері

Сыртқы VCB панелінің ішкі құрылымын түсіну инженерлерге жабдықтың сапасы мен ұзақ мерзімді сенімділігін бағалауға көмектеседі. Конфигурациялар жоба талаптарына байланысты өзгеруі мүмкін болса да, 11кВ сыртқы LV және MV VCB панельдерінің көпшілігі қауіпсіз және тиімді қуатты таратуды қамтамасыз ету үшін бірге жұмыс істейтін бірнеше маңызды құрамдастарды бөліседі.

Вакуумдық ажыратқыш

Вакуумдық ажыратқыш панельдің жүрегі болып табылады. Ол тығыздалған вакуумдық сөндіргіштің ішіндегі электр доғасын сөндіру арқылы қалыпты жүктеме тогын және ақаулық токты үзеді. Кәдімгі үзіліс технологияларымен салыстырғанда, вакуумдық ажыратқыштар жылдам коммутацияны, жоғары диэлектриктерді қалпына келтіруді және техникалық қызмет көрсету талаптарын айтарлықтай төмендетеді.

Қорғау релесі

Сандық қорғаныс релелері кернеуді, токты, жиілікті және ақаулық жағдайларын үздіксіз бақылайды. Шамадан тыс жүктеме, қысқа тұйықталу немесе жерге тұйықталу сияқты ауытқулар орын алса, реле трансформаторларды, кабельдерді, генераторларды және төменгі ағынды жабдықты қорғайтын автоматты ажыратқышқа дереу өшіру пәрменін жібереді.

Ток және кернеу трансформаторлары

CT және VT өлшеу, қорғау және бақылау үшін дәл электрлік өлшемдерді қамтамасыз етеді. Бұл құрылғылар интеллектуалды басқару жүйелеріне қалыпты емес жұмыс жағдайларын жоғары дәлдікпен анықтауға мүмкіндік береді.

Шина жүйесі

Мыс немесе алюминий шиналар қоршау ішінде электр энергиясын тиімді таратады. Дұрыс оқшаулау дизайны ақаулық жағдайында тамаша өткізгіштік пен механикалық беріктікті қамтамасыз ете отырып, жылу түзілуін азайтады.

Сыртқы қоршау

Қоршау ішкі электрлік құрамдастарды ылғалдан, шаңнан, коррозиядан, күн сәулесінен, жәндіктерден және механикалық әсерден қорғайды. Орнату ортасына байланысты өндірушілер IP стандартты қорғанысы бар мырышталған болаттан немесе тот баспайтын болаттан жасалған шкафтарды қамтамасыз ете алады.

Бақылау және бақылау бөлімі

Заманауи сыртқы тарату құрылғылары көбінесе SCADA, Modbus, IEC 61850 және қашықтағы байланыс функцияларын қолдайтын интеллектуалды бақылау жүйелерін қамтиды. Операторлар орнату орнына бармай-ақ жабдықтың күйін бақылай алады, дабылдар алады және қашықтан диагностика жүргізе алады.

Техникалық сипаттамаларды салыстыру

Төмендегі кестеде әдеттегі 11кВ сыртқы LV және MV VCB панельдері үшін жалпы техникалық параметрлер жинақталған. Нақты спецификациялар жоба талаптарына және теңшелген конфигурацияларға байланысты өзгеруі мүмкін.

Типтік қолданбалар

11кВ сыртқы VCB панельдерінің икемділігі мен ұзақ мерзімділігі оларды әртүрлі салалар мен коммуналдық жобалар үшін қолайлы етеді. Олардың қатал сыртқы ортада сенімді жұмыс істеу қабілеті оларды бүкіл әлемде ең кең таралған орта кернеулі коммутация шешімдерінің біріне айналдырды.

• Электр энергиясын өндіретін қондырғылар
• Электр қосалқы станциялары
• Күн және жел электр станцияларын қоса алғанда, жаңартылатын энергия жобалары
• Өнеркәсіптік өндіріс орындары
• Тау-кен жұмыстары
• Мұнай және газ өндіру орындары
• Қалалық электр тарату жүйелері
• Коммерциялық кешендер
• Көлік инфрақұрылымы
• Тұрақты орташа кернеуді таратуды қажет ететін деректер орталықтары

Жаңартылатын энергияны қолдану үшін сыртқы VCB панельдері трансформаторлар мен фидер тізбектерін қорғауда маңызды рөл атқарады, сонымен бірге коммуналдық желімен қауіпсіз интеграцияны қамтамасыз етеді. Зияткерлік қорғаныс жүйелері сонымен қатар қашықтан бақылау платформалары арқылы операциялық көрінуді жақсартады.

11кВ сыртқы VCB панелін қалай таңдауға болады

Сәйкес панельді таңдау техникалық талаптарды да, жұмыс жағдайларын да мұқият бағалауды талап етеді. Жабдықты тек баға негізінде таңдау ұзақ мерзімді техникалық қызмет көрсету шығындарын арттыруы немесе жүйенің сенімділігін төмендетуі мүмкін.

1. Қажетті номиналды ток пен үзіліс қабілеттілігін анықтаңыз.
2. Қоршаған орта жағдайын бағалауылғалдылық, тұз спрейі, шаң, биіктік және температура сияқты.
3. Тиісті қоршау қорғанысын таңдаңызорнату ортасына сәйкес.
4. IEC стандарттарына сәйкестігін растаңызжәне жергілікті электр ережелері.
5. Болашақ кеңеюді қарастырыңызмодульдік панельдік конструкцияларды таңдау арқылы.
6. Зияткерлік байланыс функцияларын тексеріңізSCADA интеграциясы қажет болса.
7. Тәжірибелі өндірушіні таңдаңызинженерлік қолдауды, сынақ есептерін және сатудан кейінгі қызмет көрсетуді қамтамасыз ете алады.

Техникалық қызмет көрсетудің үздік тәжірибелері

Вакуумдық ажыратқыштар май толтырылған баламаларға қарағанда айтарлықтай аз техникалық қызмет көрсетуді қажет етсе де, жабдықтың қызмет ету циклі бойына максималды сенімділікті қамтамасыз ету үшін күнделікті тексерулер маңызды болып қала береді.

• Қоршау тығыздағыштарын жүйелі түрде тексеріңіз.
• Оқшаулағыш беттерден шаң мен ластаушы заттарды тазалаңыз.
• Электр қосылымдарын қызып кету үшін тексеріңіз.
• Қорғаныс релесі параметрлерін мерзімді түрде тексеріңіз.
• Жоспарлы техникалық қызмет көрсету кезінде оқшаулау кедергісін сынау.
• Бірқалыпты қозғалысты тексеру үшін сөндіргішті механикалық түрде басқарыңыз.
• Зияткерлік бақылау жүйелері арқылы операциялық деректерді бақылау.

Профилактикалық техникалық қызмет көрсету кестелеріне сәйкес жабдықтың қызмет ету мерзімін ұзарта отырып, күтпеген тоқтауларды айтарлықтай азайтады. Көптеген утилиталар қазір әдеттегі тексерулерді ықтимал ақауларды пайда болғанға дейін анықтау үшін операциялық деректерді талдайтын болжамды техникалық қызмет көрсету технологияларымен біріктіреді.

Жиі қойылатын сұрақтар

Қорытынды

Қуат жүйелері үлкен интеллектке, тиімділікке және тұрақтылыққа қарай дамуын жалғастыра отырып,11кВ сыртқы LV және MV VCB панельдеріорташа вольтты электр қуатын таратудың сенімді шешіміне айналды. Олардың тамаша коммутациялық өнімділігі, ерекше сенімділігі, төмен техникалық қызмет көрсету талаптары және заманауи автоматтандыру технологияларымен үйлесімділігі оларды коммуналдық қызметтерге, өнеркәсіптік нысандарға, жаңартылатын энергия жобаларына және коммерциялық инфрақұрылымға тамаша инвестиция етеді.

Кәсіби инженерлік тәжірибемен қамтамасыз етілген,Consoәртүрлі жоба талаптарына жауап беретін сыртқы орта вольтты тарату құрылғыларының сенімді шешімдерін жеткізуге ұмтылады. Сізге стандартты конфигурация немесе толық теңшелген қуат тарату жүйесі қажет пе, біздің тәжірибелі командамыз жобаңыздың барлық кезеңінде техникалық кеңестер, өнім ұсыныстары және жан-жақты қолдау көрсетуге дайын.Бізбен хабарласыңыбүгін сіздің өтініміңізді талқылау және біздің сенімді 11кВ сыртқы LV және MV VCB панельдері электр желіңіздің қауіпсіздігін, тиімділігін және ұзақ мерзімді жұмысын жақсартуға қалай көмектесетінін білу үшін.
