Электр тарату құрылғылары электр қуатын таратуды қалай қауіпсіз және басқаруды жеңілдетеді?

Неліктен электрлік тарату құрылғылары көптеген сатып алушылар күткеннен маңызды?

Көптеген энергетикалық жобаларда электрлік коммутаторлар жүйенің ең көрінетін бөлігі емес. Трансформаторлар, кабельдер, генераторлар және ірі өндірістік жабдықтар көбінесе жобаға «орталық» болып көрінетіндіктен көбірек назар аударады. Дегенмен, ақаулық орын алған кезде, тізбекті оқшаулау қажет болғанда немесе техникалық қызмет көрсету персоналына қауіпсіз жұмыс істеу қажет болғанда, тарату құрылғылары сайттағы жабдықтың ең маңызды бөліктерінің біріне айналады.

Электрлік тарату құрылғылары электр тізбектерін басқаруға, қорғауға және ажыратуға арналған. Практикалық тұрғыдан алғанда, бұл қуат жүйесін ұйымдастыруға көмектеседі. Ол операторларға қуатты бөлуді басқарылатын бөлімдерге бөлуге, төменгі ағындағы жабдықты қорғауға және ақаулардың әсерін азайтуға мүмкіндік береді. Тиісті тарату құрылғысы болмаса, бір электр ақауы кеңірек жүйеге таралып, өндірістің тоқтатылуына, қауіпсіздікке қауіп төндіруі немесе қымбат тұратын жабдықтың бұзылуына әкелуі мүмкін.

Сатып алушылар үшін электрлік коммутациялық құрылғының нақты құны металл шкафтың өзімен шектелмейді. Мән шкаф құрылымының, автоматты ажыратқыштардың, шинаның орналасуының, қорғаныс құрылғыларының, кіріс және шығыс фидерлердің, блоктау дизайнының және техникалық қызмет көрсетуге қолжетімділіктің нақты жобаға сәйкестігіне байланысты. Қағазда қолайлы болып көрінетін шкаф тораптың орналасуына, жүктеу шарттарына, жұмыс істеу әдеттеріне немесе кеңейту жоспарына сәйкес келмесе, әлі де проблемалар тудыруы мүмкін.

Сондықтан тәжірибелі сатып алушылар тек баға сұрамайды. Олар коммутациялық құрылғы дұрыс кернеу деңгейін, ток рейтингін, қысқа тұйықталу сыйымдылығын, орнату ортасын, кабельді енгізу бағытын, жұмыс әдісін және тексеру талаптарын орындай алатынын сұрайды. Жеткізуден кейін қайталап өзгертуді қажет ететін арзанырақ шкаф мұқият белгіленген шешімнен әлдеқайда қымбат болуы мүмкін.

Электрлік коммутациялық құрылғыны таңдау алдында сатып алушылар әдетте қандай мәселелерге тап болады?

Бірінші жиі кездесетін мәселе - толық емес жоба ақпараты. Сатып алушы зауытқа бірнеше электр шкафтары қажет екенін білуі мүмкін, бірақ оларда нақты бір сызықты диаграмма, жүктеме тізімі, орналасу жоспары немесе фидер орналасуы болмауы мүмкін. Бұл жағдайда өндірушіге дұрыс шкаф түрін, панельдер санын, құрамдас конфигурацияны және қорғаныс схемасын растау қиынға соғады.

Екінші мәселе - әртүрлі тарату құрылғыларының санаттары арасындағы шатасу. Төмен вольтты тарату құрылғылары, орташа кернеулі тарату құрылғылары, газ оқшауланған тарату құрылғылары, ауадан оқшауланған тарату құрылғылары, тартымды шкафтар, тұрақты шкафтар және тарату панельдері ауыстырылатын атауларға жатпайды. Әрбір санаттың өз қолдану ауқымы, құрылымдық логикасы, қауіпсіздік талаптары және шығындар деңгейі бар. Қате түрді таңдау орнатуға, пайдалануға және техникалық қызмет көрсетуге әсер етуі мүмкін.

Үшінші мәселе - шектеулі сайт кеңістігі. Өнеркәсіптік кәсіпорындарда, коммерциялық ғимараттарда, ықшам қосалқы станцияларда, кен өндіру аймақтарында және коммуналдық жобаларда электр бөлмесі кең жұмыс кеңістігін қамтамасыз етпеуі мүмкін. Егер коммутациялық құрылғыны орналастыру ертерек қарастырылмаса, сатып алушы шкафтың тереңдігіне, алдыңғы жұмыс саңылауына, артқы техникалық қызмет көрсетуге қол жеткізуге, кабельдік траншеяның орналасуына немесе желдетуге қатысты мәселелерге тап болуы мүмкін.

Төртінші мәселе - болашақта техникалық қызмет көрсету. Кейбір сатып алушылар бастапқы сатып алу құнына көп көңіл бөледі, бірақ коммутациялық құрылғылар ұзақ жылдар бойы қызмет ететінін ұмытады. Техникалық қызмет көрсету топтарына қауіпсіз қолжетімділік, анық таңбалау, сенімді механикалық жұмыс, қолайлы қосалқы бөлшектер және тізбектерді оқшаулаудың оңай жолы қажет. Тексеру қиын кабинет жұмыс уақытын және операциялық тәуекелді арттыруы мүмкін.

Бесінші мәселе - коммерциялық және техникалық командалар арасындағы түсініксіз байланыс. Сатып алушы топ қарапайым өнім атауы ретінде «Электр коммутаторын» сұрауы мүмкін, ал инженерлік топ өте нақты техникалық конфигурацияны күтеді. Егер бұл екі жақ сәйкес келмесе, тапсырыс жасырын белгісіздікпен алға жылжуы мүмкін. Міне, мұқият техникалық растау маңызды болады.

Электр тарату құрылғылары электр қуатын тарату жүйесін қалай қорғайды?

Электрлік коммутациялық құрылғы коммутация, оқшаулау, қорғау, өлшеу және басқару функцияларын бір ұйымдасқан жинақта біріктіру арқылы қуат тарату жүйесін қорғайды. Жүйе қалыпты жұмыс істегенде, тарату құрылғылары қуатты әртүрлі жүктемелерге таратады. Қалыпты емес жағдайлар туындаған кезде, қорғаныс құрылғылары ақаулы тізбекті ажыратуға көмектеседі және жүйенің кеңірек зақымдалу мүмкіндігін азайтады.

Орташа кернеу жүйесінде тарату құрылғыларына вакуумдық ажыратқыштар, ток трансформаторлары, кернеу трансформаторлары, қорғаныс релесі, шиналар, жерге қосқыштар және механикалық блоктаулар кіруі мүмкін. Бұл компоненттер ақауларды анықтау және оқшаулау үшін бірге жұмыс істейді. Мысалы, шығыс фидерде қысқа тұйықталу орын алса, қорғаныс жүйесі жылдам жауап беріп, ақаулық аса ауыр зақым келтірмес бұрын автоматты ажыратқышты ашуы керек.

Төмен вольтты жүйеде электрлік коммутациялық құрылғы қуатты қозғалтқыштарға, жарықтандыруға, өндірістік желілерге, HVAC жүйелеріне, сорғыларға және қосалқы жабдыққа тарата алады. Дизайнға байланысты ол бекітілген немесе тартылатын қондырғыларды пайдалана алады. Шығарылатын құрылымдар тексеруді және ауыстыруды ыңғайлырақ етеді, өйткені жеке функционалдық блоктарды басқа тізбектерге аз кедергі келтіре отырып оқшаулауға немесе алып тастауға болады.

Қауіпсіздік тек электрлік көрсеткіштерге қатысты емес. Бұл құрылымға да байланысты. Жақсы тарату құрылғыларының дизайны ішкі бөлуді, жерге қосудың үздіксіздігін, есіктің құлыптарын, жұмыс тұтқаларын, кабель бөлімдерін, желдетуді, оқшаулау қашықтығын және анық визуалды көрсеткішті қарастырады. Бұл мәліметтер операторларға шкафтың күйін түсінуге және қауіпті жұмысты азайтуға көмектеседі.

Ең жақсы нәтиже шкафтың зауыттық тексеруден өтуі ғана емес. Жақсы нәтиже - коммутациялық құрылғыны орнатудан кейін түсінікті, қызмет көрсетуге жарамды және тұрақты болып қалады. Операторлар әрбір фидер нені басқаратынын, тізбекті қалай оқшаулау керектігін, негізгі бөліктерді қайда тексеру керектігін және техникалық қызмет көрсету алдында қандай процедураларды орындау керектігін білуі керек.

Тапсырыс жасамас бұрын қандай факторларды тексеру керек?

Электрлік коммутациялық құрылғыға тапсырыс бермес бұрын, сатып алушылар баяулатып, бірнеше практикалық мәліметтерді растауы керек. Бұл кезеңді асығыс орындау көбінесе сызбалардың қайта-қайта өңделуіне әкеледі, бұл өндіру мен орнатуды кешіктіреді.

• Кернеу деңгейі:Жоба төмен немесе орташа кернеуді тарату құрылғысын қажет ететінін растаңыз және номиналды кернеуді мұқият тексеріңіз.
• Номиналды ток:Кіріс және шығыс тізбектер үшін күтілетін жүктеме тогын қарап шығыңыз, тек ағымдағы жағдайды ғана емес, сонымен қатар болашақта мүмкін болатын кеңейтуді де қарастырыңыз.
• Қысқа тұйықталуға төзімділік:Тарату құрылғысы қуат жүйесінің ақаулық деңгейіне сәйкес келуі керек.
• Кабинет құрылымы:Бекітілген, тартылатын, ішкі, сыртқы, ықшам немесе теңшелген құрылымдардың қолайлы екенін шешіңіз.
• Компонент конфигурациясы:Ажыратқыштарды, релелерді, есептегіштерді, ток трансформаторларын, кернеу трансформаторларын, асқын кернеуден қорғауды және басқа құрылғыларды растаңыз.
• Кабельге кіру және шығу:Сайт жоғарғы кіруді, төменгі кіруді, алдыңғы кіруді немесе артқы кіруді қажет ететінін тексеріңіз.
• Орнату ортасы:Биіктікті, ылғалдылықты, шаңды, температураны, коррозия қаупін және желдетуді қарастырыңыз.
• Техникалық қызмет көрсетуге рұқсат:Орнатқаннан кейін операторлар шкафты қауіпсіз тексеріп, қызмет көрсете алатынына көз жеткізіңіз.
• Сурет салуды растау:Мүмкіндігінше бір жолды диаграммаларды, орналасу сызбаларын және жүктеу тізімдерін дайындаңыз.
• Тестілеу және құжаттама:Жобаны қабылдау үшін қажетті зауыттық тексеру жазбаларын, сызбаларды, нұсқаулықтарды және техникалық құжаттарды сұраңыз.

Көптеген сатып алушылар үшін ең қиыны - өндірушіге қандай ақпарат қажет екенін білмеу. Кәсіби жеткізуші жай ғана тамаша техникалық файлды күтудің орнына сұрақтарды ұйымдастыруға көмектесуі керек. Бұл, әсіресе, инженерлік стандарттар, жұмыс әдеттері және алаң шарттары әр нарықта әр түрлі болуы мүмкін халықаралық жобалар үшін өте маңызды.

Электр тарату құрылғыларын таңдау кестесі

Жобаны жоспарлау кезінде сатып алушылар тәуекелді қалай азайта алады?

Жақсы электрлік коммутациялық құрылғыны сатып алу баға ұсынысынан бұрын басталады. Сатып алушылар ерте байланыс кезеңін қарапайым баға сұрауы емес, инженерлік растау процесі ретінде қарастыру арқылы тәуекелді азайта алады.

Пайдалы бірінші қадам - ​​бір жолды диаграмманы жинау. Бұл сызба қуат жүйе арқылы қалай өтетінін көрсетеді және өндірушіге кіріс фидерлерді, шығыс фидерлерді, шиналық қосқыштарды, өлшеу нүктелерін, қорғаныс функцияларын және жүктемені бөлуді түсінуге көмектеседі. Бір жолды диаграмма жоқ болса, жеткізуші әлі де жалпы кеңес бере алады, бірақ баға ұсынысы дәлірек болады.

Екінші қадам - ​​сайттың орналасуын нақтылау. Электр бөлмелері әрқашан оңай орнату үшін жеткілікті орынмен жобаланбайды. Шкафтың ені, тереңдігі, биіктігі, жұмыс саңылауы, артқы кіру, кабель кірісі және есіктің ашылу бағыты ертерек тексерілуі керек. Техникалық тұрғыдан дұрыс шкаф бөлмеге сәйкес келмесе, әлі де қиындық тудыруы мүмкін.

Үшінші қадам - ​​жұмыс ортасын растау. Таза жабық бөлмеде орнатылған электрлік коммутациялық құрылғының тау-кен өндірістерінде, жағалаудағы аймақтарда, ылғалды орталарда, фотоэлектрлік қосалқы станцияларда немесе шаңды шаңы бар инфрақұрылымдық жобаларда қолданылатын жабдықтардан басқа талаптары бар. Қоршаған орта туралы мәліметтер қоршауды қорғауға, желдетуге, конденсацияға қарсы шараларға және материалды таңдауға әсер етеді.

Төртінші қадам - ​​толық емес дәйексөздерді салыстырудан аулақ болу. Бір баға ұсыныстары жоғары сапалы құрамдастарды, сынақтарды, сызбаларды және теңшеуді қамтыса, екіншісі тек негізгі шкафты қамтыса, төменгі баға жақсырақ мәнді көрсетпеуі мүмкін. Сатып алу топтары жеткізушілерден конфигурацияны анық көрсетуді сұрауы керек, осылайша салыстыру әділетті болады.

Бесінші қадам - ​​сызбаны қарау үшін уақытты сақтау. Электр тарату құрылғылары көбінесе трансформаторлармен, қосалқы станциялармен, кабельдермен, басқару жүйелерімен және төменгі ағынды жабдықтармен қосылады. Қысқа шолу кезеңі өндіріс басталғанға дейін қымбат қателердің алдын алады. Көптеген жобаларда сызбаны мұқият бекіту тегіс орнату мен орнында қайталанатын реттеу арасындағы айырмашылық болып табылады.

Электрлік коммутациялық құрылғыны тексеру мен күтіп ұстауды не жеңілдетеді?

Техникалық қызмет көрсетуге ыңғайлы электрлік тарату құрылғысы кездейсоқ пайда болмайды. Ол шкафты жобалаудан, құрамдас бөліктерді орналастырудан, таңбалаудан, құжаттамадан және қол жеткізуді жоспарлаудан келеді. Пайдаланушылар үшін бұл маңызды, өйткені коммутациялық құрылғы бір реттік сатып алу емес. Бұл сайтқа көптеген жылдар бойы жұмыс істеу, тексеру, ақаулықтарды жою және ықтимал кеңейту арқылы қызмет етуі керек жабдық.

Бөлменің анық дизайны маңызды факторлардың бірі болып табылады. Функционалдық аймақтар жақсы ұйымдастырылған кезде, техникалық қызмет көрсету персоналы шина аймағын, кабель аймағын, автоматты ажыратқыш аймағын, басқару аймағын және өлшеу аймағын оңай анықтай алады. Бұл тексеру кезінде шатасуды азайтады және техниктерге қауіпсіз процедураларды орындауға көмектеседі.

Сенімді механикалық жұмыс тағы бір фактор болып табылады. Есіктер, тұтқалар, блокировкалар, жапқыштар, тартылатын қондырғылар және жерге қосу механизмдері бірқалыпты жұмыс істеуі керек. Зауыттық тексеру кезінде жұмыс істеу қиынға соғатын шкаф жылдар бойы жұмыс істегеннен кейін одан да қиын болуы мүмкін. Сатып алушылар тек сыртқы көріністі бағаламай, осы бөлшектерге назар аударуы керек.

Құжаттама да маңызды. Сызбалар, электр схемалары, пайдалану нұсқаулары, құрамдас тізімдер және тексеру жазбалары пайдаланушыға жеткізілгеннен кейін жүйені түсінуге көмектеседі. Бұл әсіресе жоба тобы өзгерген кезде немесе жергілікті техникалық қызмет көрсету қызметкерлері жүйедегі ақауларды бірнеше жылдан кейін жою қажет болғанда өте маңызды.

Қосалқы бөлшектерді жоспарлауды елемеуге болмайды. Маңызды қуат жүйелері үшін сатып алушыларға қосалқы ажыратқыштар, басқару компоненттері, индикатор шамдары, сақтандырғыштар, есептегіштер немесе басқа жиі қызмет көрсетілетін бөлшектер қажет болуы мүмкін. Осы опцияларды нақты түсіндіре алатын өндіруші сатып алушыға орнатудың бірінші күні ғана емес, нақты жұмыс жағдайларына дайындалуға көмектеседі.

Өндіруші жақсырақ сатып алу шешімдерін қалай қолдай алады?

Жақсы электрлік коммутациялық құрылғы өндірушісі шкафтарды жинап қана қоймайды. Өндіруші сатып алушыларға жоба талаптарын нақты техникалық шешімге аударуға көмектесуі керек. Бұған дұрыс сұрақтар қою, сызбаларды қарау, шкафтың айырмашылықтарын түсіндіру, құрамдас опцияларды тексеру және сатып алушыға әрбір шешімнің қауіпсіздікке, бағаға, орнатуға және техникалық қызмет көрсетуге қалай әсер ететінін түсінуге көмектесу кіреді.

Conso Electrical Science and Technology Co., Ltd. тарату құрылғылары, қосалқы станциялар, трансформаторлар және соған байланысты электр қуатын тарату өнімдері сияқты электр жабдықтарын өндірумен айналысады. Электрлік коммутациялық құрылғыны қажет ететін сатып алушылар үшін өндіріске бағытталған командамен жұмыс істеудің құндылығы - техникалық байланысты өндірістік шындықпен тікелей байланыстыру.

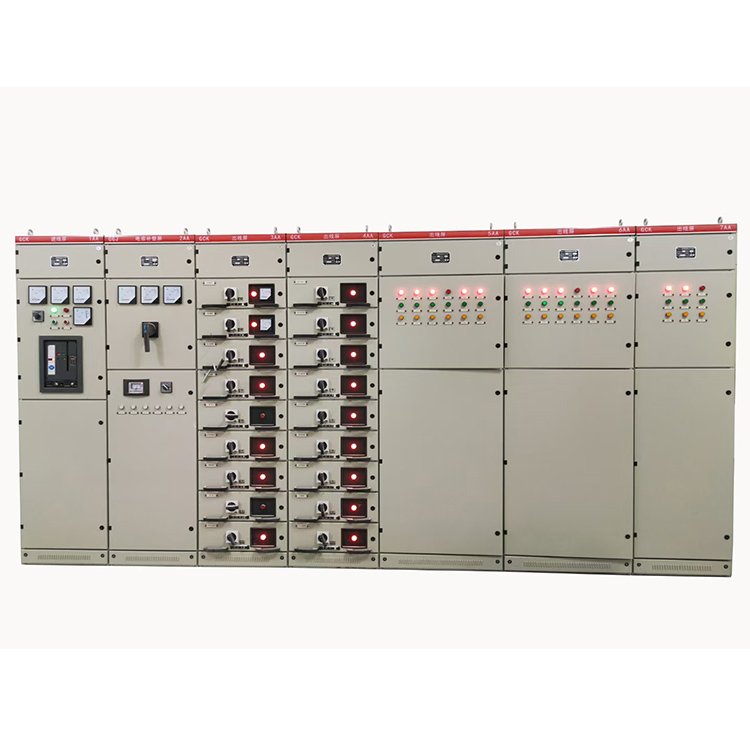

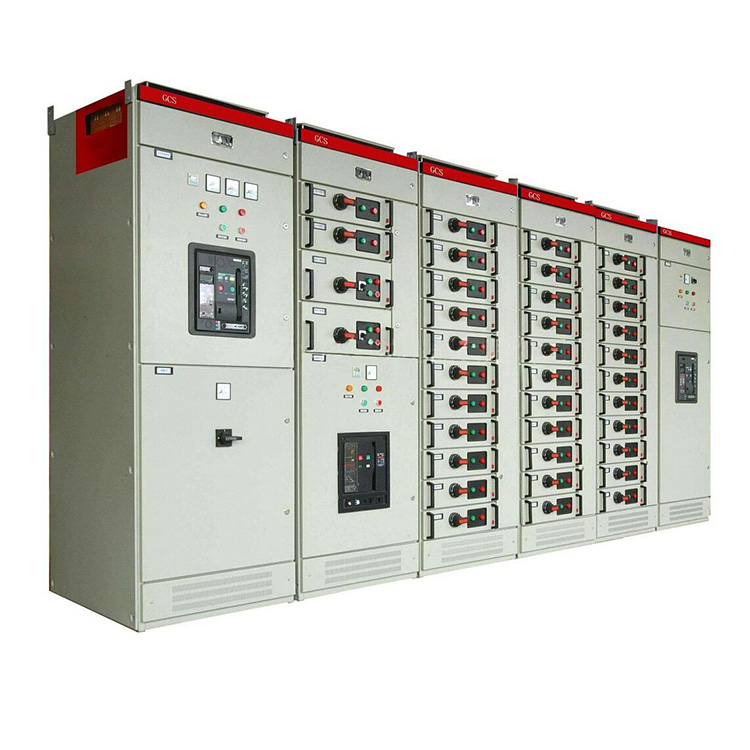

Мысалы, ықшам қосалқы станция үшін сатып алушыға төмен вольтты тарату құрылғылары қажет болғанда, талқылау кабинет атауымен тоқтамауы керек. Өндіруші жобаға GGD, GCK, GCS, MNS немесе басқа қолайлы құрылым қажет екенін растауы керек. Сатып алушыға орташа кернеуді тарату құрылғысы қажет болғанда, өндіруші кернеу деңгейін, автоматты ажыратқыштың конфигурациясын, қорғаныс релесі талаптарын және кабельдің орналасуын қарауға көмектесуі керек.

Тағы бір артықшылығы - теңшеу. Көптеген жобалар толығымен стандартты шкафқа сене алмайды. Сайт арнайы өлшемдерді, арнайы құрамдас брендтерді, әдеттен тыс кабель кірісін, қосымша өлшеуді, резервтелген кеңейту кеңістігін немесе кіріс және шығыс фидерлердің белгілі бір орналасуын талап етуі мүмкін. Қабілетті өндіруші осы мәліметтерді қарап шығып, практикалық ұсыныс ұсына алады.

Ең күшті жеткізуші қарым-қатынас анық ақпаратқа негізделген. Сатып алушылар сызбалар мен жоба шарттарын бөлісуге дайын болуы керек, ал өндіруші ұйымдасқан сұрақтармен және нақты ұсыныстармен жауап беруі керек. Бұл екі жақты байланыс жасырын тәуекелді азайтуға көмектеседі және сатып алу процесін тыныш, жылдам және сенімдірек етеді.
