Тақтаға орнатылған трансформатор дегеніміз не және ол неге қазіргі заманғы жерасты электр қуатын таратудың негізі болып табылады

A PЖарнама орнатылған трансформаторжер асты электр қуатын тарату жүйелеріне арналған, жерге орнатылатын, бұзудан қорғалған тарату трансформаторы. Тұрғын үйлерде, коммерциялық кешендерде, жаңартылатын энергия жобаларында және индустриялық парктерде кеңінен қолданылатын бұл трансформаторлар кернеуді қауіпсіз, тиімді және сенімді түрлендіруді қамтамасыз етеді. Бұл жан-жақты нұсқаулық жұмыс принциптерін, құрылымын, техникалық сипаттамаларын, таңдау критерийлерін, қауіпсіздік стандарттарын, салыстыру кестелерін, орнату мәселелерін және техникалық қызмет көрсетудің ең жақсы тәжірибелерін зерттейді. Біз сондай-ақ өндірушілерге қалай ұнайтынын талқылаймызCONSO·қытайхалықаралық коммуналдық стандарттарға сәйкес келетін теңшелген шешімдерді жеткізіңіз.

📑 Мазмұны

1. Тақтаға орнатылған трансформатор дегеніміз не?
2. Тақтаға орнатылған трансформатор қалай жұмыс істейді?
3. Негізгі құрамдас бөліктер және құрылымдық дизайн
4. Бір фазалы және үш фазалы салыстыру
5. Техникалық сипаттамалар мен рейтингтер
6. Барлық салалардағы қолданбалар
7. Тақталы трансформаторлардың артықшылықтары
8. Орнату және қауіпсіздік ережелері
9. Техникалық қызмет көрсету және қызмет ету мерзімін оңтайландыру
10. Дұрыс өндірушіні қалай таңдауға болады?
11. Жиі қойылатын сұрақтар бөлімі

1️⃣ Тақтаға орнатылған трансформатор дегеніміз не?

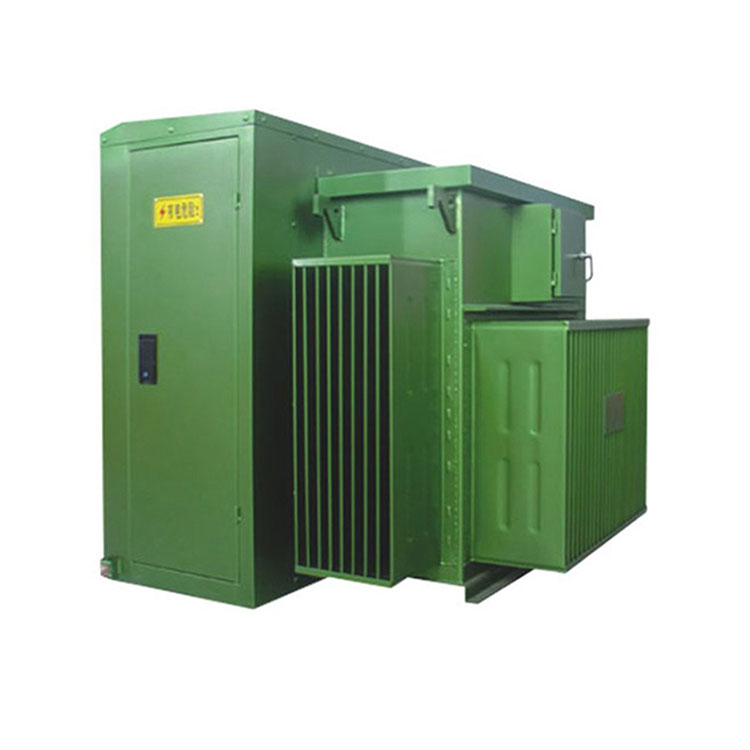

A Тақтаға орнатылған трансформаторбетон төсеміне орнатылған жабық, жер деңгейіндегі электр тарату трансформаторы. Ол кернеуді орташа кернеуден (мысалы, 11кВ, 13,8кВ, 15кВ, 33кВ) төмен кернеуге (мысалы, 400В, 480В) төмендетуді қамтамасыз ететін жерасты электр тарату жүйелері үшін арнайы әзірленген.

Полюске орнатылған трансформаторлардан айырмашылығы, төсемдік қондырғылар құлыпталған болат шкафта орналастырылады, бұл қоғамдық орындарда жоғары қауіпсіздік стандарттарын қамтамасыз етеді, мысалы:

• Тұрғын қауымдастықтар
• Сауда орталықтары
• Өнеркәсіптік нысандар
• Ауруханалар мен мектептер
• Күн және жел электр станциялары

Олардың толығымен жабық және бұзылуға төзімді дизайны оларды заманауи қалалық инфрақұрылым үшін тамаша етеді.

2️⃣ Тақтаға орнатылған трансформатор қалай жұмыс істейді?

Жұмыс принципі электромагниттік индукцияға негізделген. Электр энергиясы жер асты кабель жүйесіне қосылған жоғары вольтты втулкалар арқылы түседі. Резервуардың ішінде:

1. Бастапқы орам орташа кернеу кірісін алады.
2. Магниттік ядро ​​энергияны магнит ағыны арқылы тасымалдайды.
3. Екінші орам соңғы пайдаланушылар үшін қолайлы төмендетілген кернеуді шығарады.

Пласткаға орнатылған трансформаторлардың көпшілігімайға батырылған, оқшаулағыш минералды майды қолдану үшін:

• Жылудың таралуы
• Электрлік оқшаулау
• Доғаның басылуы

Жетілдірілген үлгілерде қорғаныс пен жұмыс сенімділігін арттыру үшін жүктеме ажыратқыштары, сақтандырғыштар және кернеуді сөндіргіштер болуы мүмкін.

3️⃣ Негізгі құрамдас бөліктер және құрылымдық дизайн

Негізгі құрылымдық компоненттерге мыналар жатады:

Бөлімге бөлінген шкаф дизайны қауіпсіздік пен техникалық қызмет көрсету ыңғайлылығы үшін жоғары және төмен кернеу аймақтарын бөледі.

4️⃣ Бір фазалы және үш фазалы тақтаға орнатылған трансформаторлар

Үш фазалы қондырғылар жоғары тиімділік пен жүктемені жақсы өңдеуге байланысты зауыттар, деректер орталықтары және ірі коммерциялық ғимараттар үшін өте маңызды.

5️⃣ Техникалық сипаттамалар мен рейтингтер

Жалпы техникалық параметрлерге мыналар жатады:

• Номиналды қуаты: 25 кВА – 5000 кВА
• Бастапқы кернеу: 11кВ / 13,8кВ / 15кВ / 33кВ
• Екінші кернеу: 400V / 415V / 480V
• Жиілік: 50Гц / 60Гц
• Салқындату түрі: ONAN
• Кедергі: 4% – 8%
• Оқшаулау деңгейі: IEC/ANSI стандарттарына сәйкес

Сәйкестік стандарттары IEC 60076, ANSI C57 немесе жергілікті қызметтік техникалық сипаттамаларды қамтуы мүмкін.

6️⃣ Барлық салалардағы қолданбалар

Тақталы трансформаторлар кеңінен қолданылады:

🏘 Тұрғын үй құрылыстары

Әуе желілері жоқ жерасты электрмен жабдықтау қаланың эстетикасын жақсартады.

🏭 Өнеркәсіптік зауыттар

Ауыр машиналар үшін сенімді кернеуді реттеу.

☀ Жаңартылатын энергия жобалары

Күн фермалары желіні біріктіру үшін тақтаға орнатылған трансформаторларды пайдаланады.

🏢 Коммерциялық инфрақұрылым

Сауда орталықтары, кеңсе ғимараттары және ауруханалар тұрақты тарату жүйелеріне сүйенеді.

7️⃣ Тақталы трансформаторлардың артықшылықтары

• Құлыпталған шкаф дизайнымен жоғары қауіпсіздік
• Шағын із
• Төмен шу жұмысы
• Ауа райына төзімді құрылыс
• Көру ластануын азайтады
• Ең аз техникалық қызмет көрсету талаптары
• Жер асты жүйелеріндегі сенімділік жақсарды

8️⃣ Орнату және қауіпсіздік ережелері

Дұрыс орнату оңтайлы өнімділікті қамтамасыз етеді:

1. Темірбетон төсеміне орнатыңыз.
2. Дұрыс жерге қосуды қамтамасыз етіңіз.
3. Желдету саңылауын сақтаңыз.
4. Жергілікті электрлік кодтарды орындаңыз.
5. Сертификатталған кабель ұштарын пайдаланыңыз.

Қауіпсіздік мүмкіндіктеріне мыналар жатады:

• Өлі алдыңғы дизайн
• Бұзылуға қарсы құлыптау жүйесі
• Ішкі ақаулардан қорғау

9️⃣ Техникалық қызмет көрсету және қызмет ету мерзімін оңтайландыру

Әдеттегі қызмет ету мерзімі дұрыс күтім жасау кезінде 25-30 жылдан асады.

Техникалық қызмет көрсетуді бақылау тізімі:

• Жыл сайынғы май сынағы (BDV және ылғал)
• Жылулық тексеру
• Втулканы тексеру
• Пломбаның тұтастығын тексеру
• Жүктеме мониторингі

🔟 Дұрыс өндірушіні қалай таңдауға болады?

Жеткізушіні таңдаған кезде мыналарды ескеріңіз:

• IEC/ANSI стандарттарына сәйкестік
• Өндірістік сертификаттар (ISO)
• Баптау мүмкіндігі
• Сапаны бақылау процесі
• Сатудан кейінгі техникалық қолдау

CONSO·қытайтеңшелетін кернеу көрсеткіштерімен, қорғаныс конфигурацияларымен және халықаралық талаптарға сәйкестігі жоғары өнімділігі жоғары тақтайша орнатылған трансформаторларды өндіруге маманданған. Олардың инженерлік тобы қатаң сапа тексеруін және жоба талаптарына сәйкес сенімді өнімділікті қамтамасыз етеді.

❓ Жиі қойылатын сұрақтар (ЖҚС)

1. Тақталы трансформатор мен тірекке орнатылған трансформатордың айырмашылығы неде?

Пластикалық трансформаторлар жерге орнатылған және жабық, жер асты жүйелеріне жарамды, ал тірекке орнатылған қондырғылар үстіңгі және ауылдық немесе қала маңындағы желілерде қолданылады.

2. Тақталы трансформаторлар тұрғын аудандар үшін қауіпсіз бе?

Иә. Кездейсоқ жанасуды болдырмас үшін олар өлі алдыңғы конструкциямен және құлыпталған қоршаулармен жасалған.

3. Тақтаға орнатылған трансформатор қанша уақытқа жетеді?

Тиісті күтіммен 25-30 жыл немесе одан да көп.

4. Тақтаға орнатылған трансформаторларды теңшеуге бола ма?

Иә. Кернеу, сыйымдылық, кедергі және қорғаныс жүйелерін қызметтік талаптарға сәйкес теңшеуге болады.

5. Қандай салқындату әдісі әдетте қолданылады?

Көптеген модельдерде ONAN (Oil Natural Air Natural) салқындату қолданылады.

🏁 Қорытынды

TheТақтаға орнатылған трансформаторқазіргі заманғы жерасты электр тарату жүйелерінің ірге тасы болып табылады. Қауіпсіздікті, тиімділікті, эстетикалық интеграцияны және ұзақ мерзімді сенімділікті ұсына отырып, ол бүкіл әлем бойынша тұрғын үй, коммерциялық, өнеркәсіптік және жаңартылатын энергия секторларына қызмет көрсетеді.

сияқты сенімді өндірушіні таңдауCONSO·қытайзаманауи энергетикалық инфрақұрылымның дамып келе жатқан талаптарына жауап беретін жоғары сапалы инженерлік, халықаралық сәйкестік және бейімделген шешімдерді қамтамасыз етеді.
