Орналастыру трансформаторын бөлу 800 кВА-дан төмен

Консорлы Science және Technology Co., Ltd, LTD, 2006 жылдан бастап 35 кВ-тық тарату трансформаторын шығарды. Консорь электрикі жобалау және өндіріс бойынша бай және бай тәжірибені жинады. Консорьдің инженерлері10 кВ тарату трансформаторлары800 кВА-да және 800 кВА арасындағы техникалық сипаттама және өнім құрылымында айтарлықтай айырмашылық бар.

1. Тарату трансформаторының техникалық сипаттамаға айырмашылығы:

Таратушы трансформаторының үлкен сыйымдылығы үлкенірек токты қолдай алады. Оның үстіне,Тарату трансформаторы 800 кВАдан жоғарыішкі қысым мен ағымдағы тұрақтылыққа көбірек байсалдылық қажет.

Станериялық қысым: трансформатордың ішінде ауыр кінә пайда болған кезде, көп мөлшер пайда болады. Бұл оқшаулау қартаюды тездетеді және жылу тарату қабілетін азайтады. Бұл тіпті трансформатордың ішкі қысымы сыни мәннен асып кеткен кезде жарылыс тудыруы мүмкін. Үлкен сыйымдылықты таратушы трансформатор бір операциялық сәтсіздікке көп газ жасайды. Осы уақытта өндірілетін газ мөлшері сегізге дейін ауыр зардаптарға, таратуға және қуаттылығы 800 кВа және одан жоғары трансформаторларды IEC 60076-ға сәйкес газ релелерімен орнату керек.

B.Current тұрақтылығы: тарату және беруші трансформатордың үлкен сыйымдылығы бастапқы және екінші деңгейден көп болар еді. Тарату трансформаторын жақын және алазан тарату желілерінен қорғау үшін сезімтал ажыратқыш және CT қажет болады. Тарату трансформаторының екі негізгі қорғанысы - дифференциалды қорғау және ағымдағы жылдам қорғау.

2. Тарату трансформаторының өнім құрылымына айырмашылығы:

Жедел жәрдем сәтсіздігі үлкен сыйымдылықты таратушы трансформатордан неғұрлым ауыр нәтиже беретін болады. Қатты тарату трансформаторы қатты ішкі құрылым мен сезімтал компоненттерге ие болу үшін қажет.

Таратушы трансформаторын қысқа тұйықтағыштан қорғау үшін, қатты ішкі құрылым неғұрлым көп мөлшерде жобаланады, өйткені электр энергиясы соғұрлым көп шығарылады. Сонымен қатар, таратушы трансформатор 800 кВА-дан жоғары, мысалы, фольга орамасы сияқты үздіксіз немесе спиральды ораманы қабылдайды. Осы уақытта трансформатордың үлкен сыйымдылығы көп күшті салқындату жүйесі қажет. 800 кВА-дан жоғары, әсіресе трансформатор шамадан тыс болған кезде, таратушы трансформаторлар үшін салқындату әдісін қабылдау қажет.

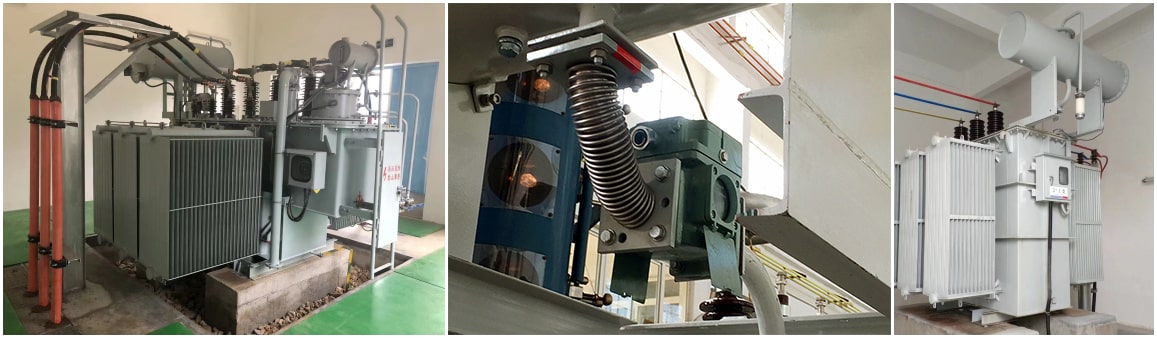

Үлкенірек болғандықтанТарату және қуат трансформаторыоперациялық сәтсіздікке көп газ тудыруы мүмкін. Газ эстафетасы таратушы трансформаторда жабдықталған болуы керек. Бұл шамалы газ таратушы трансформатордың жоғарғы жағын жинаған кезде, ішкі қысым сөндірген кезде, ішкі қысымның ауыртпалығы сұмдық жоғарылаған кезде. Сонымен қатар, ішкі қысымды реттеу үшін, таратушы трансформаторларды асыра пайдалану үшін трансформаторлық тыныстау, оқшаулау қартаюынан аман қалғаны қабылданады. Сонымен бірге, қуаттың жоғалуын азайту үшін, 800 кВА-дан жоғары кейбір тарату трансформаторы жүктеуге арналған ауыстырғышты (OLTC) ауыстырғышты (NLTC) емес, жүктеуге арналған ауыстырғышты (NLTC) жабдықтауы мүмкін.

Таратушы трансформатордың 800 кВА-дан жоғары және одан да көп техникалық сипаттамадан және өнім құрылымынан айқын айырмашылық бар. Себебі, трансформаторлардың үлестірілуінің үлкенірек болуы, операциялық сәтсіздіктерден аман қалу үшін байыпты қорғаныс қажет.
