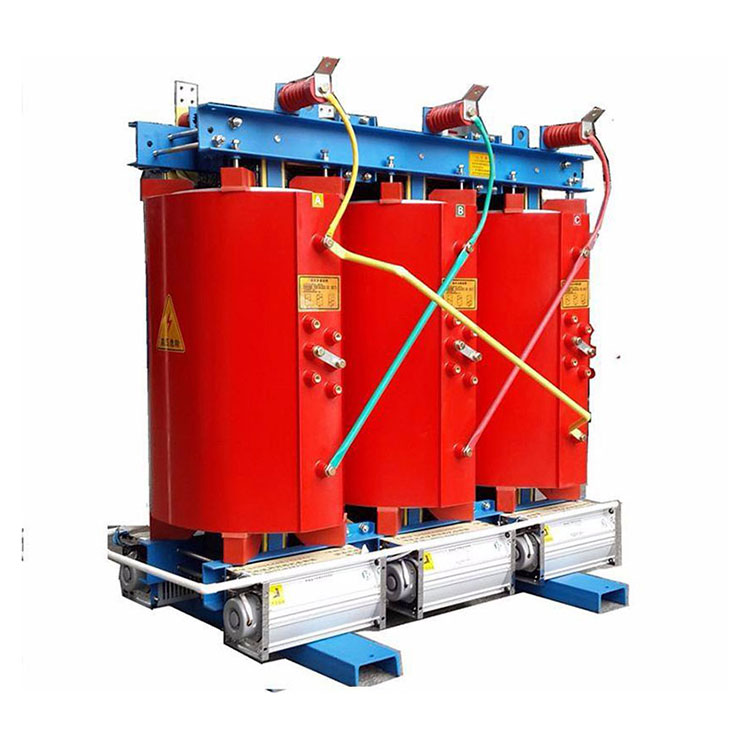

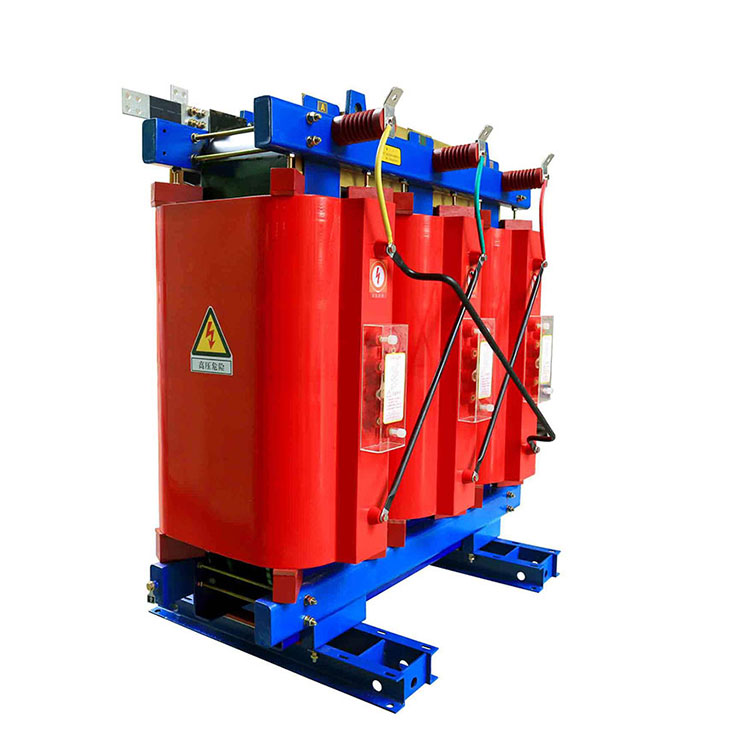

630 Ква эпоксидті шайырлы құрғақ типті трансформатор

Conso Electrical Science and Technology Co., Ltd компаниясы 2006 жылдан бері 630 кВА эпоксидті шайырлы құрғақ типтегі трансформаторды құрастырды. Ол дайындалған қосалқы станцияны, құйма шайырлы трансформаторды және майлы трансформаторды өндіруден және ауруханаға 10 кВ-тан 35 кв-ға дейінгі электр трансформаторларын жеткізу бойынша құнды тәжірибе жинады. , өндірістік зауыт және ұлттық инфрақұрылым жобалары. Біз сізбен серіктес болуды асыға күтеміз.

Сұрау жіберу

Өнім Сипаттамасы

Бейне

630 кВА эпоксидті шайырлы құрғақ түрдегі трансформатор Құрылымдық ерекшеліктері:

630 кВА эпоксидті шайырлы құрғақ түрдегі трансформаторлар майға батырылған трансформаторларға ұқсас ядро құрылымына ие. Үлкенірек қуаттар үшін өзек ішінде желдету жолдары бар. 630 кВА эпоксидті шайырлы құрғақ түрдегі трансформаторлардағы катушкалар әдетте екі қабатты әйнекпен жабылған сымнан немесе жоғары температураға төзімді эмальмен қапталған сымнан жасалады. Олар көбінесе В класты оқшаулауды және H класты оқшаулауды пайдаланады. Трансформатор корпусы ауаға ұшырағандықтан, катушка тек оқшаулағыш лакпен сіңдірілген, сонымен қатар ылғалға төзімді бояумен қапталған. 630 кВА эпоксидті шайырлы құрғақ түрдегі трансформаторлардың қоршауларында желдету тесіктері бар.

630 кВА эпоксидті шайырлы құрғақ түрдегі трансформаторлардың бірнеше түрі бар:

(1) Ашық түрі: Трансформатор корпусы атмосферамен тікелей байланыста және салыстырмалы түрде құрғақ және таза ішкі орталарға жарамды. Шағын қуатты трансформаторлар ауаның өзін-өзі салқындатуын пайдаланады, ал үлкен сыйымдылықтар үшін мәжбүрлі ауа салқындату қолданылады.

(2) Инкапсуляцияланған түрі: Ішкі құрылым сыртқы атмосферадан оқшауланған және тау-кен трансформаторлары сияқты қатал ортада пайдалануға болады. Тығыздауға байланысты олардың жылуды тарату жағдайлары нашар. Олар сондай-ақ ауаға қарағанда жақсы оқшаулау беріктігі мен жылуды тарату мүмкіндіктеріне ие және мәжбүрлі айналымды пайдаланатын күкірт гексафториді сияқты газдармен толтырылуы мүмкін. Бұл жағдайда құрғақ түрдегі трансформаторлардың оқшаулау және жылуды бөлу мүмкіндіктерін майлы трансформаторлармен салыстыруға болады.

(3) Шойын шайыр түрі: негізгі оқшаулау ретінде эпоксидті шайырмен немесе басқа шайырлармен құйылады, бұл трансформаторлардың құрылымы қарапайым және көлемі аз. Олар орташа және шағын сыйымдылығы бар өнімдерге жарамды.

630 кВА эпоксидті шайырлы құрғақ типтегі трансформаторлар негізінен жерасты теміржолдары, қоғамдық ғимараттар және жабық шеберханалар сияқты өрт қауіпсіздігі талаптары жоғары жерлерде қолданылады. Құрғақ түрдегі трансформаторлар орнатылған ортадағы салыстырмалы ылғалдылық 70%-дан 85%-ға дейін аспауы керек.

630 кВА эпоксидті шайырлы құрғақ түрдегі трансформатор Өнім параметрі:

Номиналды сыйымдылығы:	630 ква;
Режим:	SCB(10)-630:
Жүктеу жоғалуы жоқ:	1340±15% Вт немесе тәуелді;
Жүктеу жоғалуы:	5960±15% Вт немесе тәуелді;
Кедергі:	4%±10%;
Салқындату жүйесі:	ҚОСУ ӨШІРУ;
Оқшаулағыш материал:	эпоксидті шайыр;
Орам материалы:	Мыс немесе алюминий;
IP рейтингі:	IP00 (корпусқа), IP21 (жабық)
Жалпы өлшем:	1250900990 (мм)
