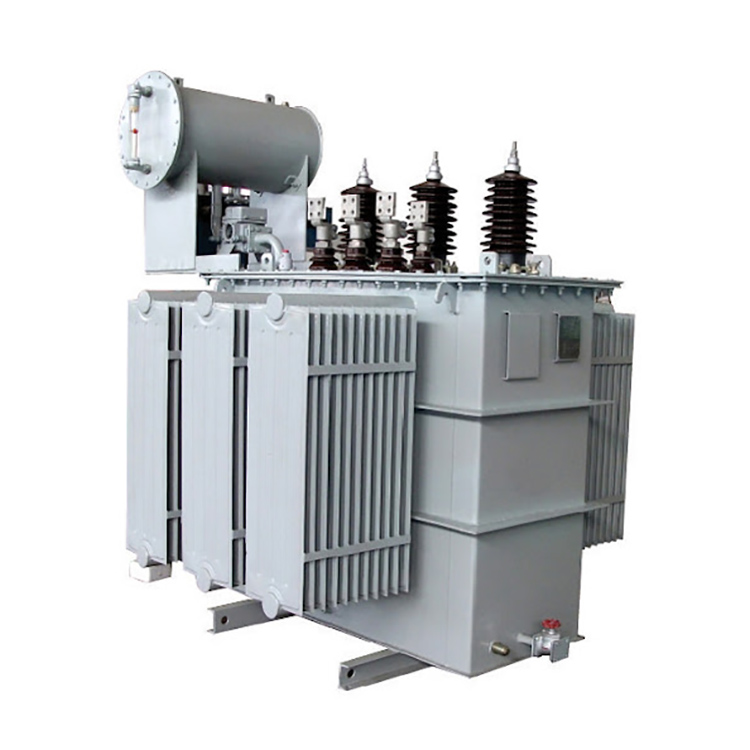

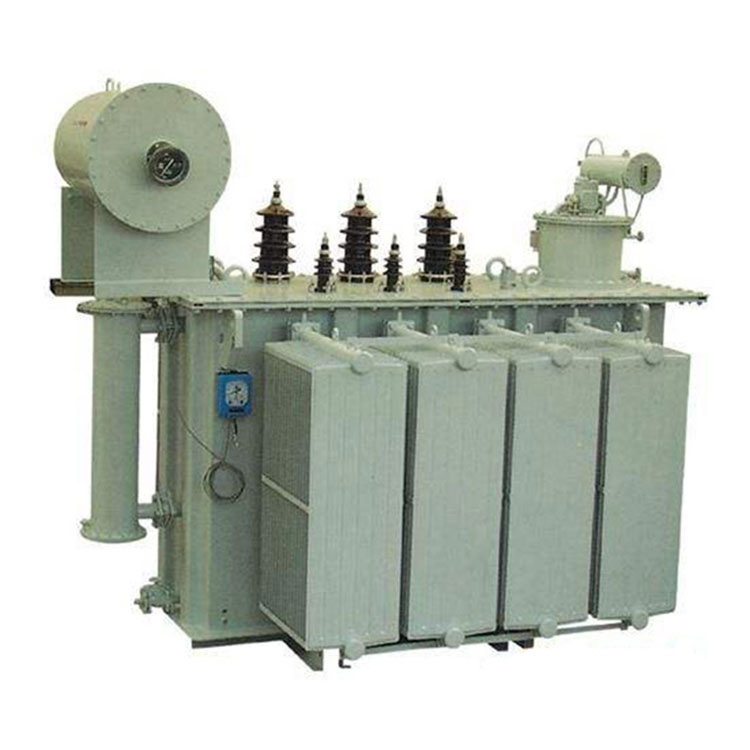

Энергия жүйесіндегі 4 Мва 3 фазалы трансформатор
  • Энергия жүйесіндегі 4 Мва 3 фазалы трансформаторЭнергия жүйесіндегі 4 Мва 3 фазалы трансформатор
  • Энергия жүйесіндегі 4 Мва 3 фазалы трансформаторЭнергия жүйесіндегі 4 Мва 3 фазалы трансформатор

Энергия жүйесіндегі 4 Мва 3 фазалы трансформатор

Қуат трансформаторының сарапшы өндірісі ретінде Conso Electrical Technology and Science Co., Ltd энергетикалық жүйеде 4 Мва 3 фазалы трансформаторды қуат жүйесінде шығару мүмкіндігіне ие. Химия зауытының болат компаниясы мен тау-кен компаниясының қуат сұранысын қанағаттандыру үшін Conso Electrical жабдықталған өндірістік машина 10/0,4 кВ 4 мва 3 фазалы трансформатор сияқты үлкен қуатты қуат және тарату трансформаторларын өндіру мүмкіндігіне ие. Conso Electrical әр түрлі тұтынушылар тобымен тұрақты серіктестік орнатады. Ол тек Қытайдың мемлекеттік желілік корпорациясымен ғана шектеліп қоймай, сонымен қатар өндірістік кәсіпорын, айлақ, сауда үйі сияқты терминалды пайдаланушыларға да қатысты.

Сұрау жіберу

Өнім Сипаттамасы

Бейне



Энергия жүйесіндегі 4 мва 3 фазалы трансформатор Орнату сипаттамалары:


1.Трансформаторды кең жағынан итергенде, төменгі вольтты жағы сыртқа қарап тұруы керек. Оны бүйірден итергенде, оңай тексеру үшін май жағы сыртқа қарай болуы керек.

2.Трансформатор бөлмесіндегі қауіпсіздік арақашықтықтары: Ішкі трансформаторлар үшін есікке дейінгі қашықтық 1 метрден, ал қабырғаға дейінгі қашықтық 0,8 метрден кем болмауы керек. Номиналды кернеуі 35КВ және одан жоғары трансформаторлар үшін есікке дейінгі қашықтық 2 метрден, ал қабырғадан 1,5 метрден кем болмауы керек. Трансформатордың қайталама желілеріне арналған кронштейндер жерден кемінде 2,3 метр биіктікте болуы керек, ал жоғары вольтты желілердің екі жағында қорғаныс кедергілері қосылуы керек. Трансформаторлық бөлмеде операциялық ажыратқыштар болған жағдайларда жұмыс бағыты бойынша кемінде 1,2 метр жұмыс ені болуы керек.

3. Трансформатор бөлмесі I немесе II класс отқа төзімді ғимарат болып саналады және оның негізгі есігі мен су сору/шығару терезелері үшін қолданылатын материалдар өрт қауіпсіздігі талаптарына сай болуы керек.

4.Трансформатор бөлмесінде темір есіктер қолданылуы керек, ал ағаш есіктер пайдаланылса, олар мырышталған суық илектелген болат қаңылтырлармен (әдетте темір қаңылтыр деп аталады) қапталуы керек. Есіктің ені мен биіктігін жабдықты орнату негізінде анықтау керек, әдетте ені шамамен 1,5 метр және биіктігі 2,5-2,8 метр, ал есік сыртқа ашылуы керек. Кішігірім тарату бөлмелері үшін (7 метрден аз) бір шығуға рұқсат етіледі, бірақ 7 метрден асатындар үшін кемінде екі шығу болуы керек.

5.Трансформатор бөлмесінің төбесінің биіктігі жобалық талаптарға сай болуы керек, әдетте 4,5-5 метрден кем болмауы керек.

6. Кіріс және шығыс жалюзи жануарлардың кіруіне жол бермеу үшін 10 мм x 10 мм аспайтын торлы саңылаулары бар ішкі қабаты болуы керек. Жер деңгейіндегі кіріс саңылаулары үшін жалюзи қажет емес, бірақ тордың механикалық зақымдануын болдырмау үшін тордың сыртында тік темір торларды орнату керек. Тік темір жолақтарды диаметрі 1 мм дөңгелек болаттан 100 мм аралығымен жасауға болады.

7.Трансформатор бөлмесіндегі сорғыш терезелердің үстіңгі жағы арқалықтарға жақын болуы керек. Табиғи желдету кезінде температура 45 ° C аспауы керек. Шығудың тиімді ауданы ауа кірісінің тиімді ауданынан 1,1-1,2 есе көп болуы керек.

8. Табиғи желдету үшін түсетін ауаның температурасы 30°С болғанда, трансформатор бөлмесінің еденінен сыртқы еденге дейінгі қашықтық 0,8 метр болуы керек. Кіріс ауа температурасы 35 ° C болғанда, қашықтық 1 метр болуы керек.

9. Трансформатор бөлмесі арқылы өтетін электрлік емес құбырлар болмауы керек. Кабельдік өткізгіштерге ұсақ жануарлардың түсуіне жол бермеу үшін шаралар қабылдау қажет.

10. Бір трансформатордың май мөлшері 600 кг-нан асқанда, мұнай шұңқырын қамтамасыз ету керек.



Энергия жүйесіндегі 4 мва 3 фазалы трансформатор Техникалық параметр:


Номиналды сыйымдылығы: 4 мва;
Режим: S13-M-4000 немесе тәуелді;
Кернеу коэффициенті: 11/0,415 кВ, 22/0,433 кВ, 35/0,4 кВ;
Жүктеу жоғалмайды: клиенттің талабы ретінде немесе IEC 60076;
жүктеме жоғалуы: клиенттің талабы ретінде немесе IEC 60076;
Кедергі: 5,5% ± 10%;
Қысқа тұйықталу тогы: ≤0,4%;
Векторлық топ: Man11, Yd11;
Температураның жоғарылауы (майдың үстіңгі/орташа орама): 6 0K/65K немесе тәуелді;


Энергия жүйесіндегі CONSO·CN 4 мва 3 фазалы трансформатор Толығырақ:


Трансформатор орамасы:



Қолданбадағы трансформатор:



Энергия жүйесіндегі CONSO·CN 4 мва 3 фазалы трансформатор Шеберхана:


Орау шеберханасы

Кептіру аймағы

Май құю аймағы

Дайын өнім ауданы


Энергия жүйесіндегі 4 мва 3 фазалы трансформатор Сынақ орталығы:



Энергия жүйесіндегі 4 мва 3 фазалы трансформатор Өндіріс жабдықтары:


Трансформаторлы пеш

Құю жабдығы

Фольга орау машинасы


Энергия жүйесіндегі CONSO·CN 4 мва 3 фазалы трансформатор Жөнелтуге дайын:



Пакет әдісі:


Ағаш жәшік

Болат құрылымы
