33 35 кв 33 кв vcb вакуумдық ажыратқыш

Conso Electrical Science and Technology Co., Ltd компаниясы 35 кв вкВ вакуумдық ажыратқыш және тарату трансформаторы сияқты 10 кВ-тан 35 кв-қа дейінгі электр жабдықтарын өндіруде ондаған жылдардан астам уақыт бар. Conso Ecrrical сонымен қатар 35 кв ықшам қосалқы станция шығаратын өндіруші болып табылады. Білікті 35 кв вакуумдық ажыратқышты жасау. Компания негізгі компоненттерді ірі корпорациялардан таңдайды. Компания ISO9001 және ISO14001 талаптарын қатаң түрде орындап, клиенттерге пайдаланушының тегіс тәжірибесіне ие болуға уәде береді.

Сұрау жіберу

Өнім Сипаттамасы

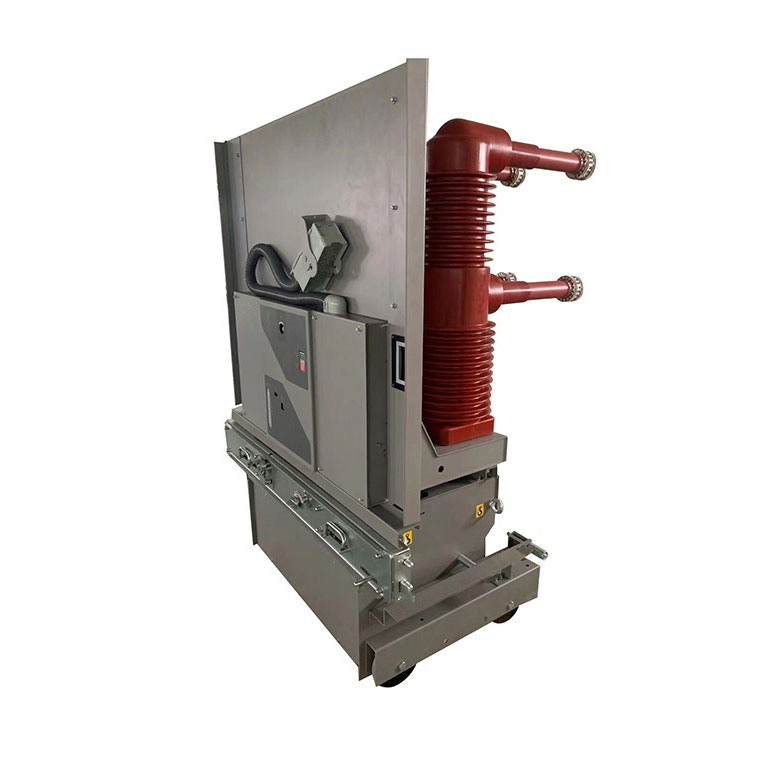

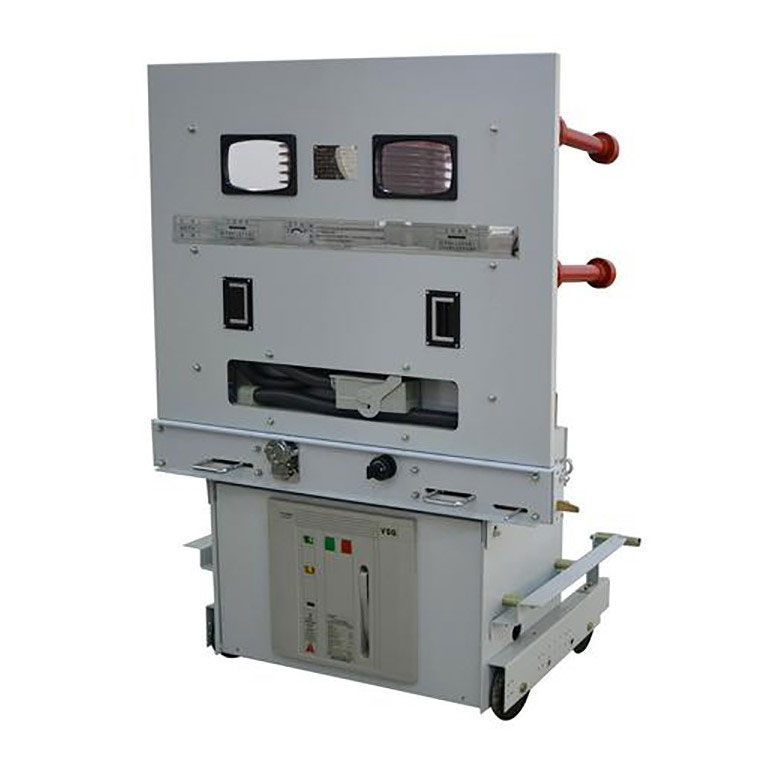

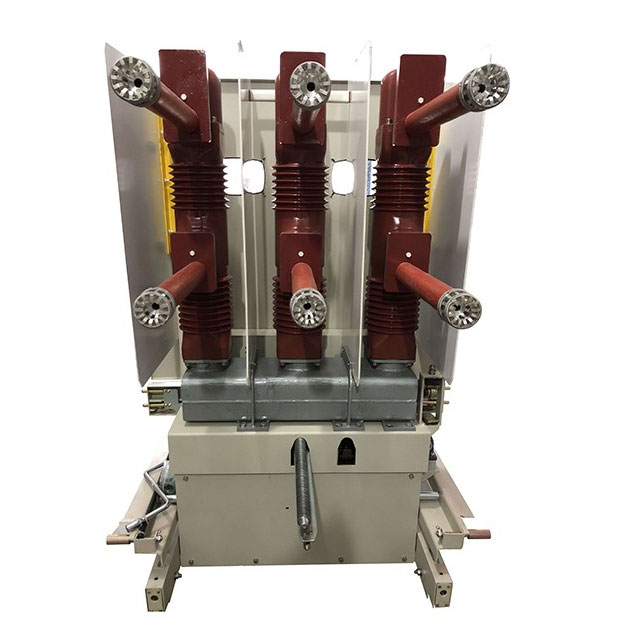

33 35 кв 33 кв vcb вакуумдық ажыратқыштың құрылымдық ерекшеліктері

1. Автоматты ажыратқыш қарапайым және ұтымды жалпы құрылымы бар біріктірілген және модульдік дизайнды қабылдайды. Ол жоғарғы-төменгі конфигурацияда орналасқан, доға сөндіргіш камерасы үстіңгі жағында, ал блоктау және жұмыс істейтін компоненттер төменде орналасқан. Арнайы серіппелі-пневматикалық жұмыс механизмін пайдалана отырып, ол тұрақты және сенімді жұмысты қамтамасыз ететін реттеуді қажет етпейді.

2. Ажыратқыштың үш фазалы өткізгіш тізбектеріне арналған вакуумды доға сөндіргіш камералары герметикалық оқшаулағыш цилиндрдің ішінде орналастырылған. Оқшаулағыш цилиндр сенімді электромеханикалық қасиеттері және жетілген вакуумды құю процесі бар материалдарды қолдану арқылы жасалған. Бұл фазааралық оқшаулау өнімділігін айтарлықтай арттырып қана қоймайды, сонымен қатар әрбір фаза тізбегін қолайсыз сыртқы жағдайлардан қорғайды, шаң мен бөгде заттардың негізгі өткізгіш тізбегіне енуіне жол бермейді және автоматты ажыратқыштың жалпы өлшемін азайтады.

3. Автоматты ажыратқышта вакуумдық доға сөндіргіш камера үшін соңғы отандық жобаланған катушкалар типті бойлық күшті магнит өрісінің құрылымы қолданылады. Ол ықшам өлшемді, жоғары оқшаулау деңгейін, күшті доға сөндіргіш қабілетін, ұзақ электрлік қызмет ету мерзімін және қысқа тұйықталу токтары кезінде ашу және жабуда тамаша өнімділікті ұсынатын керамикалық корпус пен мыс-хром контактілі материалдарымен ерекшеленеді.

33 35 кв 33 кв vcb вакуумдық ажыратқыш Техникалық параметр:

Элемент		Бірлік	Мән
Номиналды кернеу		К.В	40.5
Номиналды жиілік		Hz	50
Номиналды ток		A	1250	1600	2000
Номиналды оқшаулау деңгейі	1 Мин қуат жиілігі төзімді кернеу	К.В	95
	Найзағай импульсіне төтеп беру кернеуі (шыңы)	К.В	185
Номиналды қысқа уақытқа төзімді ток		THE	25/31.5
Номиналды қысқа тұйықталу тогы		THE	90
Номиналды қысқа тұйықталу тогы		THE	80
Қысқа тұйықталудың номиналды ұзақтығы		s	4
Номиналды шыңға төзімді ток		THE	80
Номиналды жұмыс реттілігі			O-0,3s-CO-180s-CO
Үзіліс уақыты		s	40-тан 85-ке дейін
Жабу уақыты		s	50-ден 85-ке дейін
Механикалық өмір		Уақыт	10000
Номиналды қысқа тұйықталу тоғының үзілу уақыттары		Уақыт	20
Номиналды қуаттылық энергияны сақтау қозғалтқышы		КВА	375
Номиналды кернеу энергиясын сақтау қозғалтқышы		V	220/110
Энергияны сақтау уақыты		s	≤15
