Conso Electrical Science and Technology Co., Ltd компаниясы 3 фазалы ONAN тарату трансформаторын шығаратын сенімді өндіруші және жеткізуші болып табылады. Компания 2006 жылдан бері ONAN трансформаторы мен құрғақ типті трансформаторға маманданған. Компания 3 фазалы ONAN тарату трансформаторын шығарады, ол «қатты сапа және бәсекеге қабілетті баға» принципіне негізделген. Клиенттермен тұрақты қарым-қатынас орнату артықшылықтар болып табылады.
![]() |
![]() |
![]() |
![]() |
Майға батырылған тарату трансформаторы | Ампорфты қорытпадан жасалған мұнайды таратушы тансформатор | Бірфазалы ONAN таратушы тансформатор | 33/0,4 В ONAN қуат тансформаторы |
![]() |
![]() |
![]() |
![]() |
Құрғақ типті құйылған шайырды тарату трансформаторы | Инкапсуляцияланбаған құрғақ типті дистрибьюторлық тансформатор | Аморфты қорытпаның құрғақ типті таратушы тансформаторы | 33/10кВ ONAN қуатты таратушы тансформатор |

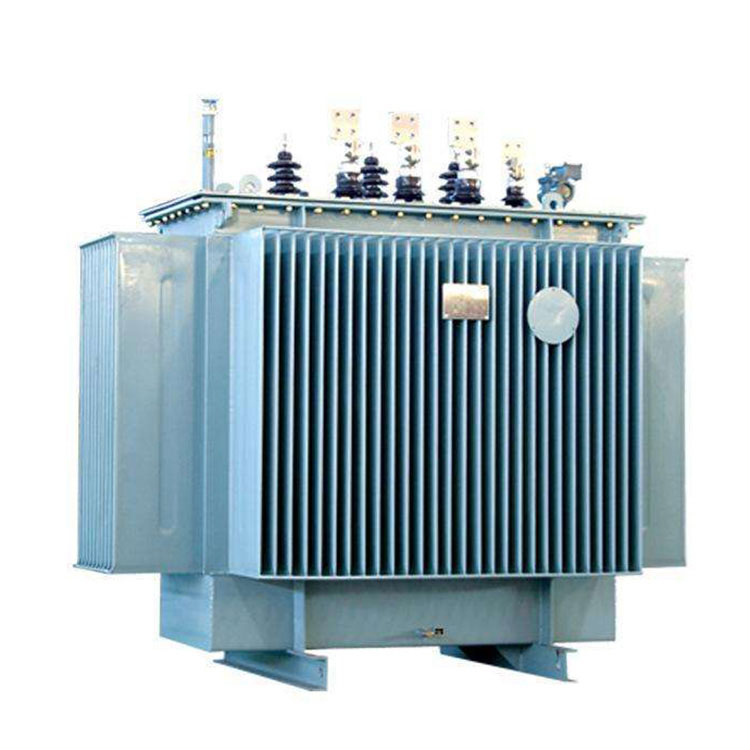

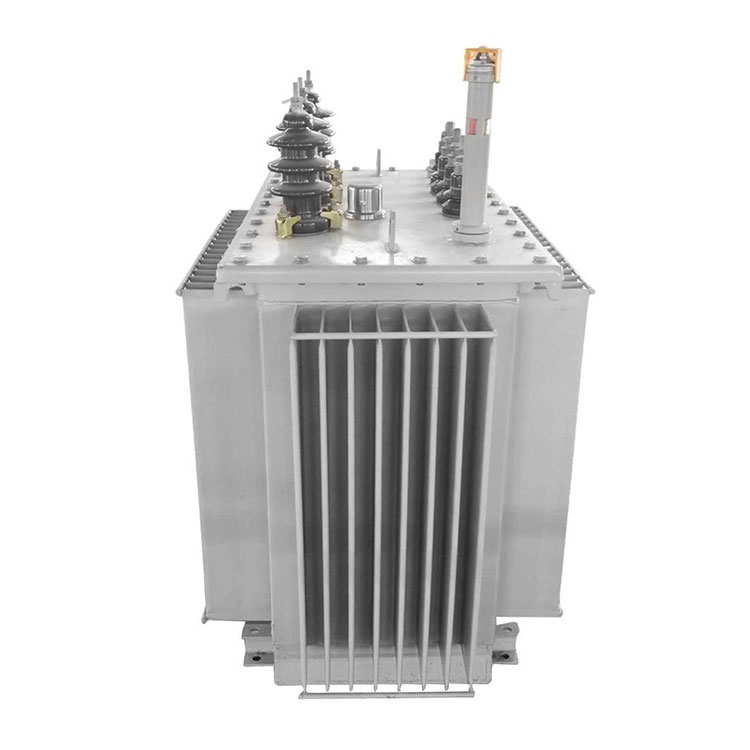

3 фазалы ONAN тарату трансформаторы «ONAN» компаниясы «Oil Natural Air Natural» салқындату жүйесі үшін тағайындаған электр қуаты жүйелерінің маңызды құрамдас бөлігі болып табылады. Бұл трансформаторлар жоғары вольтты электр қуатын тұрғын үй, коммерциялық және өнеркәсіптік қолданбаларға жарамды деңгейге дейін төмендетуге, сенімділікті қамтамасыз етуге жауапты. Оңтайлы өнімділік үшін күнделікті техникалық қызмет көрсету өте маңызды.
Номиналды сыйымдылығы: |
IEC 60076 бойынша стандартты рейтинг; |
Бастапқы кернеу: |
10кВ немесе 15кВ немесе 20кВ немесе 35кВ; |
Екінші кернеу: |
0,22 кВ немесе 0,4 кВ немесе 10 кВ; |
Салқындату әдісі: |
ОНАН; |
Номиналды жиілік: |
50 немесе 60 Гц; |
Орам материалы: |
100% мыс немесе 100% алюминий |
Оқшаулау түрі: |
майға батырылған; |
Векторлық топ: |
Dyn5;Dyn11; Yyn0; Yd11; YNd11 |
Температураның жоғарылауы (майдың үстіңгі / орамасының орташа): |
60K/65K; 50K/55K; 45K/50K; 35K/40K |
Кедергі: |
IEC 60076 сәйкес |
![]()
Май толтырылған
|
![]()
Май босатылды
|
![]()
Аморфты қорытпа
|
![]()
Прокат темір өзегі
|
Орау шеберханасы |
Кептіру аймағы |
Май құю аймағы |
Дайын өнім ауданы |
Conso Electrical Science and Technology Co., Ltd компаниясының 10 кВ-тан 35 кв-ға дейінгі электр жабдықтарына зауыттық сынақ жүргізу мүмкіндігі бар. 3 фазалы ONAN тарату трансформаторында бұл сынақ орындалады, бірақ олармен шектелмейді:
1. Жүктеме жоғалту және жүктеме жоғалту өлшемдері:Бұл өлшемдер жүктемесіз және толық жүктеме жағдайында трансформатордың өзегі мен мыс шығындарын анықтайды. Олар трансформатордың өнімділігінің белгіленген стандарттарға сәйкес келуін қамтамасыз етеді.
2. Температураның көтерілу сынағы:Бұл сынақ трансформатор орамдарының және майдың толық жүктеме жағдайында температураның көтерілуін өлшейді. Ол трансформатордың жылуды тиімді түрде тарата алатынын және рұқсат етілген температура шегінен аспайтынын қамтамасыз етеді.
3. Диэлектрлік сынақтар:Бұл сынақтарға қолданылатын кернеу сынағы және ішінара разряд сынағы кіреді. Қолданылатын кернеу сынағы трансформатордың асқын кернеу жағдайларына төтеп беру қабілетін тексереді, ал ішінара разряд сынағы оқшаулаудың бұзылуына әкелуі мүмкін кез келген ішінара разрядтардың бар-жоғын тексереді.
4. Айналу коэффициенті сынағы:Бұл сынақ трансформатор орамдарының бұрылыстарының арақатынасын оның жобалық сипаттамаларға сәйкестігін тексереді. Ол трансформатордың кернеуді дұрыс түрлендіруді қамтамасыз ететінін қамтамасыз етеді.
5. Қысқа тұйықталу кедергісі сынағы:Бұл сынақ қысқа тұйықталу жағдайында трансформатордың кедергісін өлшейді. Ол трансформатордың шамадан тыс қыздырусыз немесе зақымданусыз қысқа тұйықталу токтарына төтеп беруін қамтамасыз етеді.
6. Оқшаулау кедергісі сынағы:Бұл сынақ әртүрлі орамдар мен трансформатор өзегі арасындағы оқшаулау кедергісін өлшейді. Ол оқшаулаудың бүтіндігін және электр ағып кету жолдарының болмауын қамтамасыз етеді. Рұқсат етілген қарсылық мәндері трансформатордың рейтингі мен техникалық сипаттамаларына байланысты.
7. Орамға қарсылық сынағы:Бұл сынақ трансформатор орамаларының белгіленген шектерде болуын қамтамасыз ету үшін кедергісін өлшейді. Ауытқулар өткізгіштің немесе қосылымдардың ақауларын көрсетуі мүмкін.
8. Мұнайдың диэлектрлік беріктігін сынау:Бұл сынақ трансформатор майының электрлік кернеулерге төтеп беруі және ішкі доғаның алдын алу үшін оның диэлектрлік беріктігін бағалайды.
Трансформаторлы пеш |
Құю жабдығы |
Фольга орау машинасы |
Conso Electrical Science and Technology Co., Ltd компаниясына трансформаторлық пештердің үш жиынтығы және трансформатор құю жабдығының екі жиынтығы тиесілі. Бұл 30 күнде 200 бірліктен астам 200 кВА 3 фазалы ONAN тарату трансформаторларын және 100 бірлік 630 кВА үш фазалы құйма шайыр тарату трансформаторларын шығаруға мүмкіндік береді. Фольга орау машинасы құрғақ түрдегі трансформаторларды өндіру үшін ғана емес, сонымен қатар IEC 60076 диапазонынан тыс 3 фазалы ONAN тарату трансформаторларын, мысалы, 10 кВ 4000 кВА майлы тарату трансформаторын өндіруге мүмкіндік береді.
Ағаш жәшік |
Болат құрылымы |
Тұрақты тексеру:Кез келген мәселелерді немесе ауытқуларды дереу анықтау үшін жоспарлы тексеру тәртібін орындаңыз.
Мұнай сапасын бақылау:Ылғалға, газдарға және ластаушы заттарға сынақтарды қоса, оқшаулағыш майдың сапасын үнемі талдап отырыңыз. Бұған мұнай сапасын талдау сынақтары арқылы қол жеткізуге болады.
Оқшаулағыш материалды тексеру:Втулкалар, оқшаулағыш май, оқшаулағыш төсемдер және оқшаулағыш гильзалар сияқты оқшаулағыш материалдарды олардың зақымданбағанына немесе ескірмейтініне көз жеткізу үшін мезгіл-мезгіл тексеріп тұрыңыз.
Салқындату жүйесіне техникалық қызмет көрсету:Трансформаторда ONAN (Oil Natural Air Natural) салқындату жүйесі қолданылса, салқындату радиаторлары мен желдеткіштердің дұрыс жұмыс істеп тұрғанына көз жеткізіңіз. Салқындатқыш майдың тиісті айналымын қамтамасыз ету үшін радиатор беттерін тазалаңыз.
Оқшаулау кедергісін сынау:Оқшаулау жүйесінің тұтастығын тексеру үшін тұрақты түрде оқшаулау кедергісі сынақтарын өткізіңіз. Мұны оқшаулау кедергісін сынау құралы арқылы жасауға болады.
Ағып кетудің алдын алу:Трансформаторды майдың ағып кетуіне тексеріп, оқшаулағыш майдың жоғалуын болдырмау үшін оларды дереу шешіңіз.
Кәдімгі тазалау:Шаң мен кірді кетіру, жылудың таралуын жеңілдету және оқшаулаудың ластануын азайту үшін трансформатордың сыртқы бетін жүйелі түрде тазалаңыз.
Найзағайдан қорғау құралдарын тексеру:Найзағайдан зақымдануды болдырмау үшін трансформатордағы найзағайдан қорғау құралдарының бүтіндігіне көз жеткізіңіз.
Коррозияның алдын алу:Трансформатордың сыртқы корпусында коррозия бар-жоғын тексеріп, қажет болған жағдайда қорғаныс жабындарын күтіңіз немесе жөндеңіз.
Іс қағаздарын жүргізу:Әрбір техникалық қызмет көрсету операциясының егжей-тегжейлі жазбаларын, соның ішінде тексеру нәтижелерін, анықталған мәселелерді, қабылданған техникалық қызмет көрсету әрекеттерін және ауыстырылған құрамдастарды жүргізіңіз. Бұл жазбалар трансформаторға техникалық қызмет көрсету тарихын бақылауға көмектеседі.
Мерзімді электрлік сынақтар:Трансформатордың электрлік өнімділігін тексеру үшін мерзімді түрде электрлік сынақтарды, соның ішінде ашық тұйықталу және қысқа тұйықталу сынақтарын орындаңыз.
Өндірушінің ұсыныстарын орындаңыз:Ұсынылған техникалық қызмет көрсету және қызмет көрсету процедураларынан кейін арнайы ONAN тарату трансформаторына арналған өндірушінің нұсқауларын және техникалық қызмет көрсету нұсқаулығын орындаңыз.
