Conso Electrical Science and Technology Co., Ltd - нарық талаптарына сәйкес тарату трансформаторларының тиімділігін арттыру технологиясын әзірлеуге арналған электр трансформаторы және шағын қосалқы станция өндірушісі. IEC 60076 стандарты бойынша 2500 кВА энергияны үнемдейтін тарату трансформаторы 10 кВ электр желісі жүйесіндегі ең үлкен қуаттылыққа ие. 2500 кВА тарату трансформаторын бір лотқа стандартты түрде жинау үшін Conso Electrical кіріс материалды тексеру процедурасы мен автоматты жабдыққа ие. Әрбір 2500 кВА энергияны үнемдейтін тарату трансформаторы қажетті сынақтан өткенге дейін жөнелтуге дайын болуы мүмкін. Біздің компанияға келіп, өз түсініктеріңізді бергеніңізге қуанышты болар едік.
1. Майдың температурасын тексеру:
2500 кВА энергияны үнемдейтін тарату трансформаторының майының температурасын өлшеген кезде арнайы май бетінің термометрі қажет, өйткені ол трансформатор майының бетінің температурасын өлшеу үшін арнайы жасалған. Әдетте, бұл термометрдің дабыл шегі 85 градус шамасында болады. Ол шамамен 97 градусқа жеткенде, ол жабдықтың істен шығуына әкелуі мүмкін және ол май бетіндегі мәселелерді басқару бөлмесіндегі сандық дисплейге жібереді.
2.Тыныс алу:
2500 кВА энергияны үнемдейтін тарату трансформаторлары қоршаған ортаның өзгеруіне және ұзақ мерзімді жұмыс істеуге байланысты майдың кеңеюіне ұшырауы мүмкін, бұл жабдықтағы майдың кеңеюіне және тыныс алу арқылы газдарды шығаруына әкеледі. Бұл тыныс алу процесі трансформатор майының оқшаулау қасиеттерінің сақталуын қамтамасыз ете отырып, ауадағы қоспаларды кетіруге көмектеседі. Тыныс алуыштағы силикагель көгілдір болып қала берсе, бұл ылғалдың тиімді сіңуін көрсетеді. Дегенмен, егер силикагель қызыл түске бояса, бұл ауыстыруды немесе кептіруді қажет ететін ылғал сіңіру тиімділігінің айтарлықтай төмендеуін білдіреді.
3. Май деңгейін тексеру:
2500 кВА энергияны үнемдейтін тарату трансформаторының май консерваторының мақсаты трансформатордың май багына қосылған контейнерді қамтамасыз ете отырып, май резервуарындағы трансформатор майының көлемдік өзгерістерін қамтамасыз ету болып табылады. Консерватордағы немесе басқа ыдыстардағы май деңгейін май деңгейінің индикаторын қарау арқылы тексеруге болады. Сонымен қатар, консерватордағы май деңгейі май деңгейінің қисық тақтасында көрсетілген температураға сәйкес келуі керек. Егер май деңгейі тым төмен болса, майдың жоғалуына әкелетін ақауларды жою керек және жаңа білікті майды қосу керек.
4.Газ релесі:
Газ релесі майлы трансформаторлардағы және жүктеме шүмегін ауыстырғыштардағы ішкі ақауларды анықтауға арналған маңызды қорғаныс құралы болып табылады. Трансформатор ішіндегі ақаулар мұнайдың ыдырауына және газдардың пайда болуына немесе мұнай ағынының турбуленттілігіне әкеп соқтырғанда, газ релесінің контактілері іске қосылады, бұл тағайындалған басқару тізбегін іске қосады. Бұл трансформаторды дереу сигнал береді немесе автоматты түрде ажыратады.
5. Қысымды төмендету клапаны:
Қысымды төмендету клапандары 2500 кВА Энергияны үнемдейтін тарату трансформаторының май резервуарындағы қысымның күтпеген апаттардың салдарынан кенеттен жоғарылауы кезінде қысымды жылдам босату үшін өте маңызды. Мұнай резервуарының деформациясын немесе жарылуын болдырмау үшін тиімді және уақтылы қысымды төмендету өте маңызды. Резервуардың ішіндегі қысым белгіленген нүктеге жеткенде қысымды төмендету клапаны жылдам ашылады. Ол ішкі қысымды тиімді төмендетеді. Керісінше, қысым алдын ала орнатылған жабу мәніне төмендеген кезде, қысымды түсіру клапаны сыртқы ластаушы заттар мен ылғалды тиімді сақтай отырып, қауіпсіз және сенімді түрде жабылады.
6. Қуат трансформаторларын жерге қосу принциптері:
Тікелей жерге тұйықталған жүйеде 2500 кВА энергияны үнемдейтін тарату трансформаторының бейтарап нүктесі барлық жұмыс жағдайында әрқашан жерге тұйықталуы керек. Қысқа тұйықталу сыйымдылығын азайту және жүйедегі өшіру тогын шектеу үшін жерге қосу нүктелерінің санын азайту керек.
7. Мұнай сынамаларын алу (мұнай талдауы үшін):
Мұнай сынамасын алу 2500 кВА энергияны үнемдейтін тарату трансформаторының жұмыс күйін анықтаудың және ықтимал ішкі ақауларды анықтаудың маңызды әдісі болып табылады. Ол әдетте екі жыл сайын орындалады және мұнай хроматографиясы, еріген газды талдау, ылғалдылық және диэлектрлік шығын сияқты әртүрлі химиялық сынақтар үшін қолданылады.
Номиналды сыйымдылығы: | 2500кВА; |
Режим: | SH15-M-2500/10 немесе тәуелді; |
Бастапқы кернеу: | 13,8 кВ немесе тәуелді; |
Екінші кернеу: | 0,433 кВ немесе тәуелді |
Жүктеу жоғалуы жоқ: | 900 ±10% Вт; |
Жүктеу жоғалуы: | 20200 ±10% Вт; |
Негізгі оқшаулау деңгейі: | 35кВ/75кВ(LI/AC); |
Кедергі: | 5,5% ± 10%; |
Температураның көтерілуі: | 55K/65K немесе талаптар бойынша; |
Негізгі материал: | Аморфты қорытпа; |

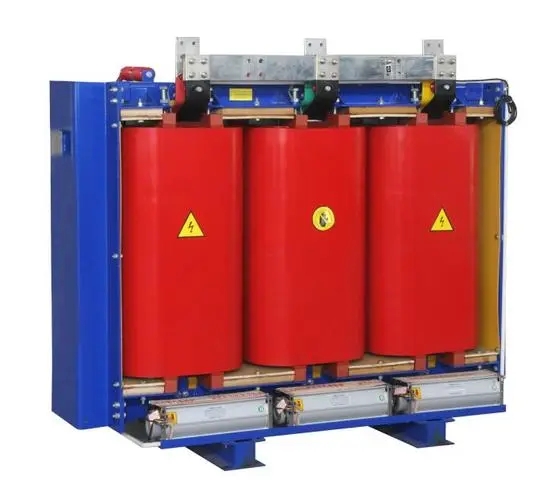

Оқшаулау әдісі: | Майға батырылған немесе құйылған шайыр. |
![]()

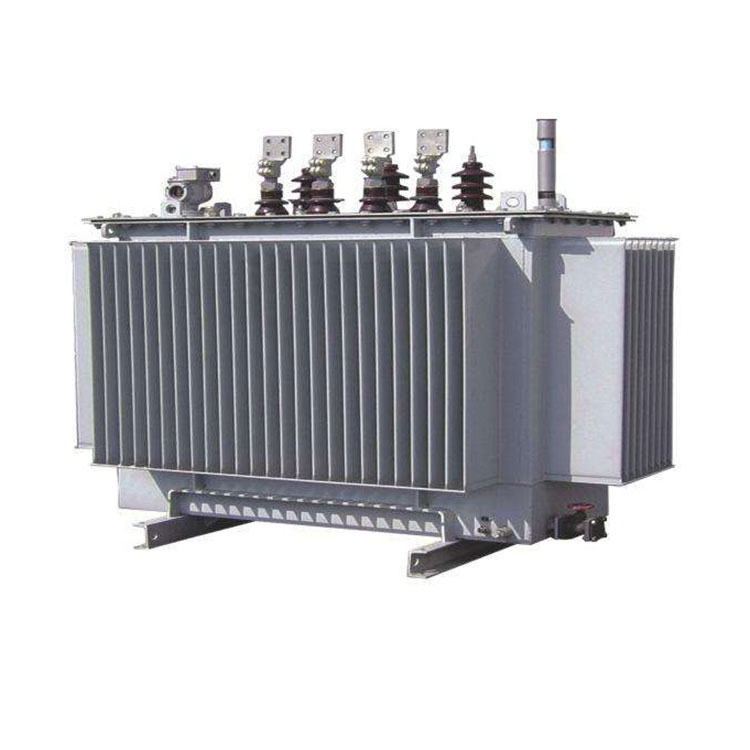

Май толтырылған
|
![]()
Май босатылды
|
![]()
Аморфты қорытпа
|
![]()
Прокат темір өзегі
|
Орау шеберханасы |
Кептіру аймағы |
Май құю аймағы |
Дайын өнім ауданы |
Трансформаторлы пеш |
Құюға арналған жабдық |
Фольга орау машинасы |
Ағаш жәшік |
Болат құрылымы |
