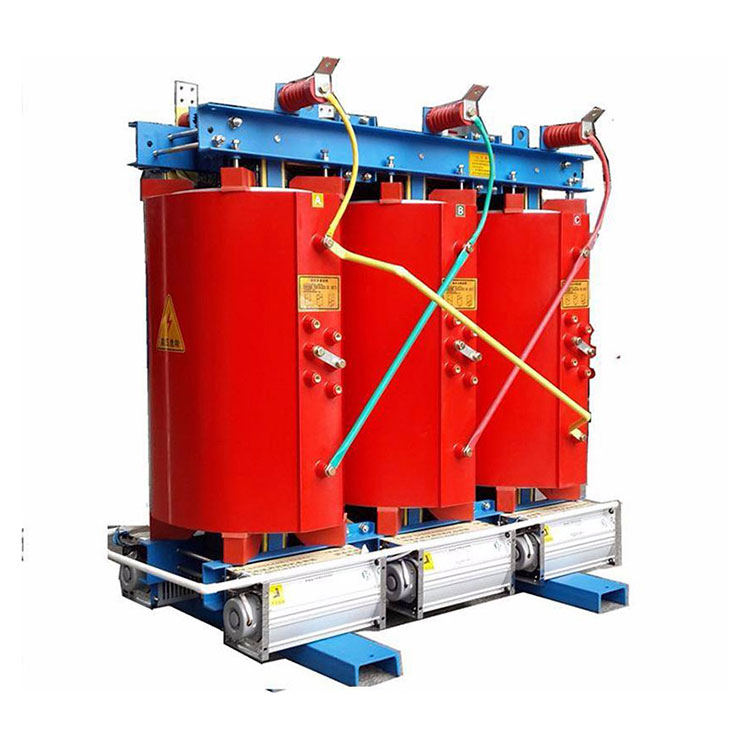

11 кв 1000 ква құрғақ түрдегі трансформатор

Conso Electrical Science and Technology Co., Ltd. 11кВ 1000кВА құрғақ түрдегі трансформаторларды өндіру үшін ISO9001 басқару жүйесінің стандартына сәйкес өндірістік фирма ретінде. Компанияда 12000 м2-ден астам құйма шайырлы трансформаторлар мен майлы трансформаторларды құрастыратын зауыт бар. Ол автоматты қондырғылар 11кВ 1000кВА құрғақ түрдегі трансформатордың сапасын бақылайтын маңызды зауыттардың бірі деп санайды. Сонымен қатар, Conso Electrical құрастыру үшін 11кВ 1000кВА құрғақ түрдегі трансформаторды аяқтағаннан кейін қажетті сынақтарды жүргізу мүмкіндігіне ие. Біз зауыттың әрбір 11кВ 1000кВА құрғақ түрдегі трансформаторында сапа менеджменті бар деп уәде береміз.

Сұрау жіберу

Өнім Сипаттамасы

Бейне

11кВ 1000кВА құрғақ түрдегі трансформатор Құрылымдық ерекшеліктері:

Қарапайым құрылым

11кВ 1000кВА құрғақ түрдегі трансформаторлар қарапайым құрылымға ие, әдетте тек ядродан, орамдардан, доға сөндіргіш жабдықтардан және салқындату құрылғыларынан тұрады. 11 кВ 1000ква Oi батырмасымен салыстырғанда, 11 кВ 1000ква құрғақ типтегі трансформаторлар қарапайым құрылымға, кіші және жеңілірек салмағы бар. Бұған қоса, олар майға батыруды қажет етпейтіндіктен, құрылым салыстырмалы түрде қарапайым, бұл кез келген қосымша жаңбырдан қорғау құралдарын қажет етпейді.

11кВ 1000кВА құрғақ түрдегі трансформаторлар оқшаулағыш материалдары бар металл қаптамаға салынғандықтан, судың түсуіне немесе оқшаулау проблемаларына байланысты проблемалар жоқ. 11кВ 1000кВА құрғақ түрдегі трансформаторларда ядроның ең сыртқы қабаты кремний болат парақтарымен оқшауланған, ал ішкі өзегі мыс сыммен тікелей оралып, тығыздалған. Ішінде май болмағандықтан, ағып кету мәселесі жоқ.

Жеңіл

11кВ 1000кВА құрғақ типті трансформаторлар металл корпустың ішінде қоршалған оқшаулағыш материалдарды пайдаланады, өзек құрылымында тек бір осьтік магниттік жол бар, бұл құйынды токтың жоғалуын болдырмайды, өзек шығындарын тиімді азайтады. Сондықтан құрғақ түрдегі трансформаторлар майлы трансформаторларға қарағанда жеңілірек. Эквивалентті қуат жағдайында жеңіл трансформаторлардың көлемі кішірек болады, бұл жұмыс қауіпсіздігін жоғарылатады.

Төмен шу

11кВ 1000кВА құрғақ түрдегі трансформаторлар жүктемесіз жағдайда айтарлықтай шу шығармайды. Дегенмен, трансформатор жоғары жүктеме деңгейінде жұмыс істегенде, ең алдымен, 11кВ 1000кВА құрғақ түрдегі трансформатордың өзегі мен оның корпусы арасындағы бос орындардың болуына байланысты шу күшейеді, нәтижесінде магниттік ағып кетеді және шу пайда болады. Сонымен қатар, ядроның үлкен беті температура көтерілгенде және өзек пен корпус арасындағы ауа қызған кезде шуылға әкелуі мүмкін. Сонымен қатар, ядро мен корпус арасындағы бос орындар шудың пайда болуына ықпал етеді.

Сондықтан тиімді орау әдісін қолдану трансформатордың шуын азайтуға болады.11кВ 1000кВА құрғақ типті трансформаторлар майға батыруды қажет етпейді, сондықтан олар жұмыс кезінде айтарлықтай құйынды ток пен магниттік ағып кетпейді, шуды азайтады. Сонымен қатар, 11кВ 1000кВА құрғақ түрдегі трансформаторлардың өзегі жоғары берік материалдардан жасалған және өзек пен корпус арасындағы алшақтық аз, нәтижесінде магниттік ағып кету аз болады. Нәтижесінде 11кВ 1000кВА құрғақ түрдегі трансформаторлар 11кВ 1000кВА майлы трансформаторлармен салыстырғанда жұмыс кезінде әдетте аз шу шығарады.

Құрғақ түрдегі трансформаторларды сатып алғанда, келесі тармақтарды ескеру қажет:

Біріншіден, өнімді сертификаттауға назар аударыңыз.

Содан кейін өнімді кез келген зақымдар немесе деформация бар-жоғын тексеріңіз.

Соңында, өнімнің орнату өлшемдері мен салмағын ескеріңіз.

Сондай-ақ, өнімнің номиналды сыйымдылығы мен үлгі ақпаратын қарап шығыңыз.

11кВ 1000кВА құрғақ түрдегі трансформатор Өнім параметрі:

Номиналды сыйымдылығы:	1000 ква;
Режим:	SCB(10)-1000 немесе тәуелді;
Жүктеу жоғалуы жоқ:	1600±15% Вт немесе тәуелді
Жүктеу жоғалуы:	9080±15% W немесе тәуелді;
Кедергі:	6%±10%;
Номиналды жиілік:	50/60 Гц;
Кесу әдісі:	±2*2,5%, желіден тыс түрту;
Салқындату әдісі:	Әуе табиғаты/Әуе күштері (AN/AF);
Орам материалы:	Мыс немесе алюминий;
Денеге арналған өлшем:	13209001080 (мм)
