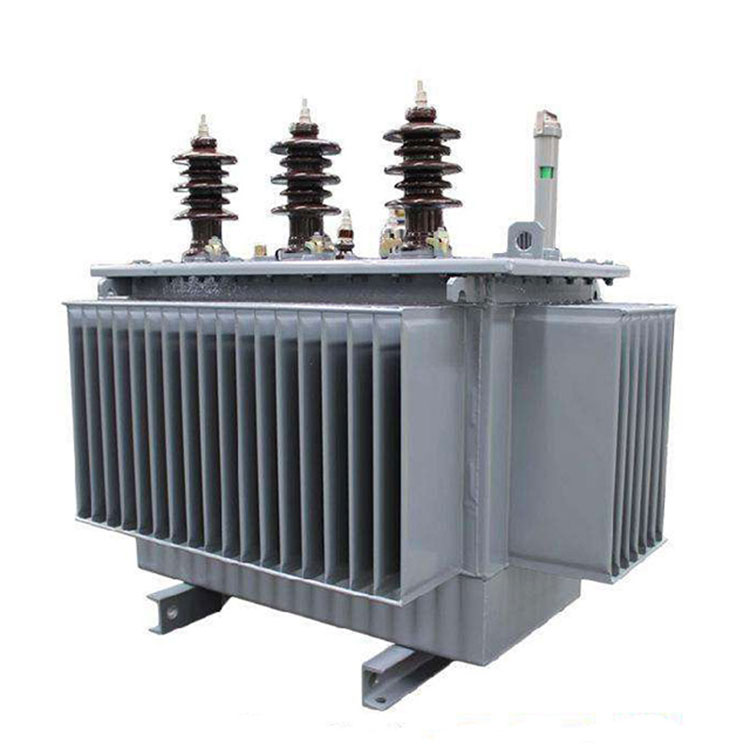

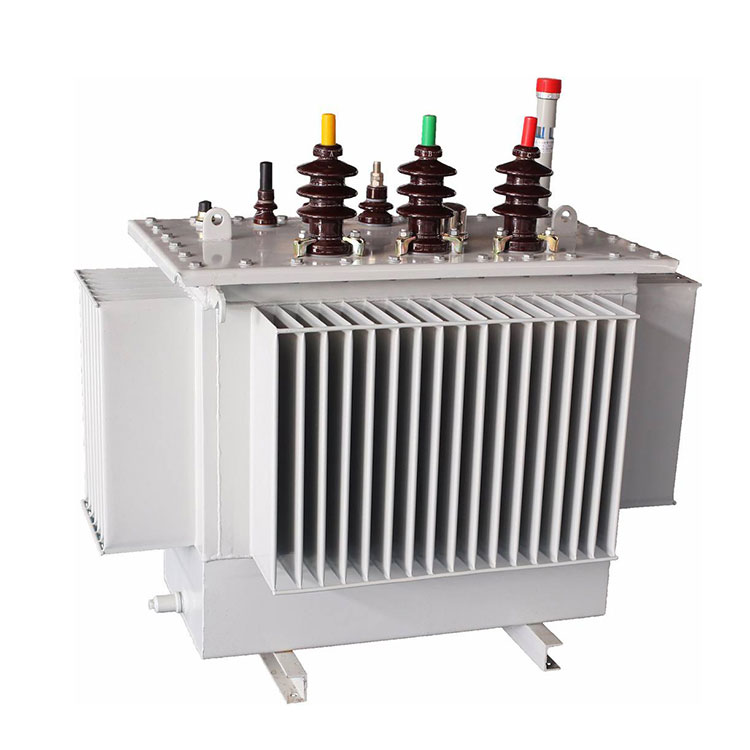

11 433 кв 80 ква қосалқы тірек трансформаторы әдетте әуе кабельдерімен тураланған электр бағанасына (ағаш немесе бетон) орнатылған тарату трансформаторы болып табылады. Бұл трансформаторлар әдетте төмендеткіш трансформаторлар ретінде пайдаланылады, тарату кернеуін тұрғын үй және шағын коммерциялық мақсатта 240 вольтты қуат көзіне түрлендіреді.
11 433 кв 80 ква қосалқы тірек трансформаторлары көптеген ауылдық жерлерде кеңінен қолданылады. Олардың қуаттылығы 25 кВА-дан 100 кВА-ға дейін ауытқиды, 11 000-нан 33 000 вольтқа дейінгі кернеулерді 433 вольттан төменге дейін тиімді түрлендіреді. Трансформаторлар ықшам өлшемдерімен және салыстырмалы түрде төмен салмағымен ерекшеленеді. Оларды бір полюсті құрылымдарға немесе жерден шамамен 5 метр биіктікте орналасқан екі полюсті құрылымдарға үлкенірек қондырғыларға оңай орнатуға болады. Бұл орнату әдісі трансформаторлардың оңай қол жетімді еместігін қамтамасыз етеді, жануарларға да, адамдарға да зиян келтіру қаупін азайтады, сонымен бірге вандализм ықтималдығын азайтады.
Номиналды сыйымдылығы: | 80 кВА; |
Режим: | S11-M-80/11/0,433; |
Бастапқы кернеу: | 11кВ; |
Екінші кернеу: | 433 В; |
Жүктеу жоғалуы жоқ: | 180 Вт ±10%; |
Жүктеу жоғалуы: | 1250/1310 Вт ±10% ; |
Орам материалы: | 100% мыс немесе 100% алюминий; |
Векторлық топ: | Dyn5, Dyn11, Yyn0; |
Салқындату әдісі: | ОНАН; |
Қысқа тұйықталу тогы: | ≤0,70%. |
![]()
Алдыңғы жағында орнатылған
|
![]()
Бүйірден орнатылған
|
![]()
Бірфазалы трансформатор
|
![]()
Бір полюске орнатылған
|
Орау шеберханасы |
Кептіру аймағы |
Май құю аймағы |
Дайын өнім ауданы |
Трансформаторлы пеш |
Құю жабдығы |
Фольга орау машинасы |
Ағаш жәшік |
Болат құрылымы |
